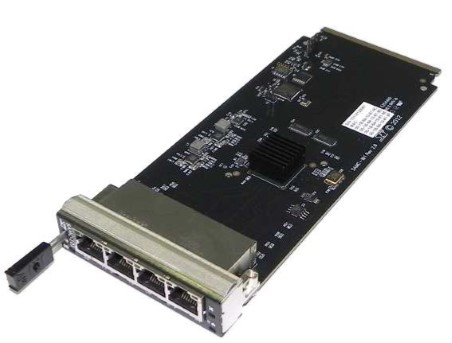

Модуль SAMC-101

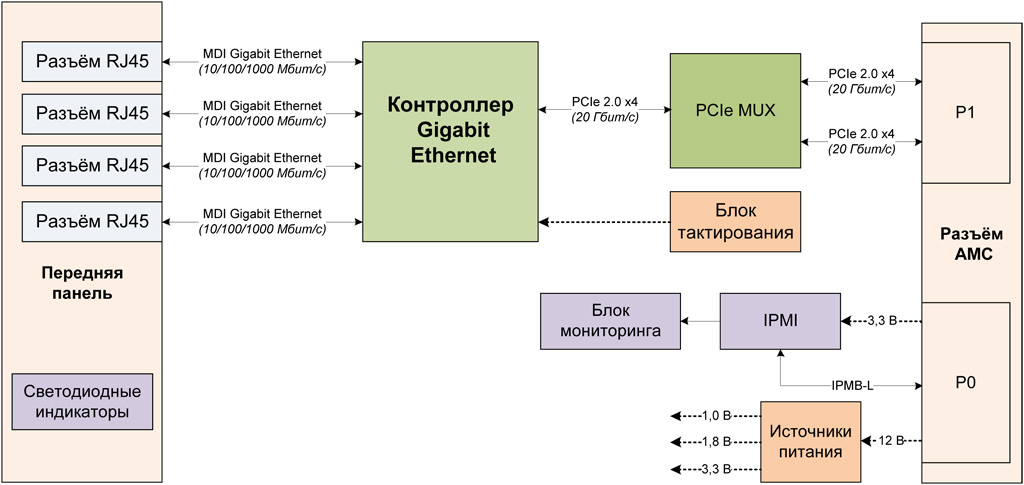

Интерфейсы

Передняя панель:
  • 4 × Gigabit Ethernet (RJ45)
Разъём AMC (P0):
  • IPMB-L
Разъём AMC (P1):
  • 2 × PCI Express 2.0 x4

Технические характеристики

Функции

  • Поддержка скоростей: 10/100/1000 Мбит/с
  • Индикаторы сетевой активности и наличия связи
  • Поддержка Jumbo Frames до 9,5 кбайт
  • Поддержка IEEE 802.1q VLAN и IEEE 802.3az
  • Аппаратная поддержка виртуализации: до 8 VM на порт (VMDq)
  • Поддержка TCP/IP Checksum Offloading

Интерфейсные контроллеры

  • Контроллер Ethernet: преобразование 1 × PCIe 2.0 x4 в 4 × Gigabit Ethernet

Разъёмы на передней панели

  • 4 × RJ45: Gigabit Ethernet

Соответствие стандартам

  • PICMG AMC.0 R2.0 Advanced Mezzanine Card Base Specification
  • PICMG AMC.1 R2.0 PCIe on AdvancedMC
  • IEEE 802.3
  • IEEE 802.1q VLAN
  • IEEE 802.3az
  • Поддержка IPMI v. 1.5

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.3/1.4/1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 3.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьёзных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Ведение журнала учета отказов блоков системы
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъёме AMC для управления и мониторинга (IPMB-L)
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля
  • Поддержка «горячей замены» (Hot Swap)

Разъём «AMC Edge Connector»

  • 2 × PCIe 2.0 x4
  • Линия питания +12 В (Payload power)
  • Линия питания IPMI +3,3 В (Management power)
  • Линия IPMB-L подсистемы IPMI

Энергопотребление

  • Потребляемая мощность интерфейсного модуля до 4,5 Вт
    • +12 В (Payload power): до 0,35 А (4,2 Вт);
    • +3,3 В (Management power): до 0,08 А (0,3 Вт) (питание подсистемы IPMI).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С)
  • Температура хранения: −45...+85 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: AMC Single Mid-Size/Full-Size
  • Размеры модуля форм-фактора Mid-Size: 181,5 × 73,5 × 18,96 мм
  • Размеры модуля форм-фактора Full-Size: 181,5 × 73,5 × 28,95 мм
