Модуль SFM-400TX

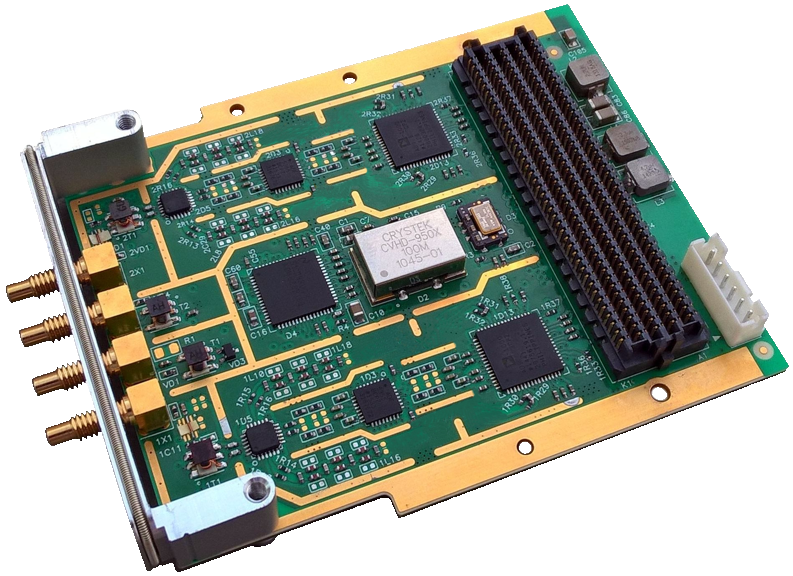

Фотографии модуля

Субмодуль SFM-400TX

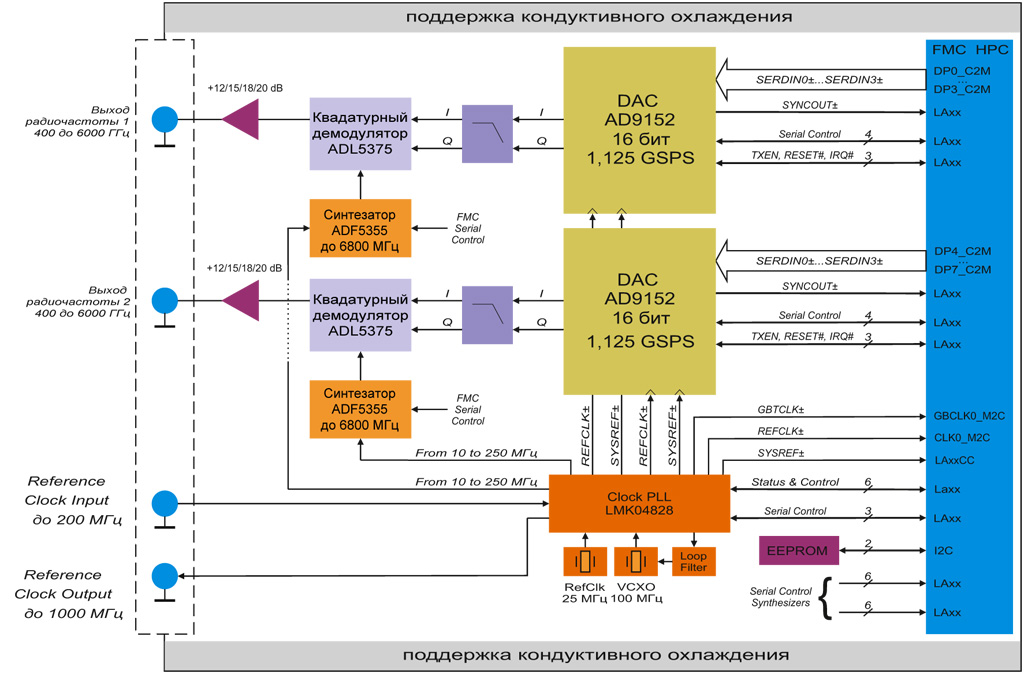

Функциональная блок-схема

Документация

Краткое описание (1.9 Мб)

Основные характеристики

Два независимых канала формирования аналоговых радиосигналов c квадратурным модулятором и ЦАП 16 бит 1125 МГц
Рабочая полоса частот: 400...6000 МГц, полоса сигнала до 400 МГц
Интерфейс ЦАП с несущим модулем JESD204B
Поддержка встроенных в ЦАП функций компенсации неидентичности квадратурных каналов, а также интерполирующих фильтров
Программное управление настройками синтезатора модулятора, АЦП и схемой тактирования
Температурные диапазоны работы: 0...+50 °С и −40...+70 °С (опция поставки)
Форм-фактор FMC одиночной ширины с воздушным или кондуктивным охлаждением

Описание

Особенности

Субмодуль SFM-400TX выполнен в соответствии со стандартом FMC и предназначен для использования в составе несущих модулей AdvancedMC, VPX, PCI/PCIe, CompactPCI для организации цифровой двухканальной передачи широкополосных радиосигналов в диапазоне рабочих частот от 400 до 6000 МГц.

Квадратурные составляющие радиосигналов формируются сдвоенными 16-ти разрядными ЦАП AD9152 Analog Devices с частотой дискретизации до 1125 МГц без интерполяции входных данных и до 2250 МГц — с интерполяцией на 2/4/8. Последовательный интерфейс микросхем ЦАП в стандарте JESD204B предполагает установку на несущем модуле микросхемы FPGA с поддержкой гигабитных последовательных интерфейсов, что значительно упрощает организацию высокоскоростного обмена ЦАП и FPGA. Параметры интерфейса JESD204B ЦАП гибко настраиваются посредством интерфейсов SPI с несущим модулем. Особенностью ЦАП является наличие, программируемых через SPI, цепей компенсации неидентичности квадратурных каналов по амплитуде и фазе, цифрового фильтра компенсации затухания sinx/x, трех полуполосных интерполирующих фильтров и дополнительного КИХ-фильтра на семь отводов. Гибкая схема узла тактирования ЦАП на базе двухступенчатой ФАПЧ позволяет работать как с источником внешнего тактирования частотой от 10 МГц до 200 МГц, так и от встроенного высокостабильного опорного генератора частотой 25 МГц.

Области применения

Подобное решение по построению трактов позволяет достичь ширины полосы формируемого сигнала до 400 МГц, что делает применение субмодуля перспективным для построения широкополосных систем беспроводной радиосвязи.

Технические характеристики

Передающий тракт (два независимых канала)

Рабочий диапазон частот: от 400 до 6000 МГц
Ширина полосы сигнала до 400 МГц (по −3 дБ) (Согласовывается при заказе)
Номинальная мощность выходного сигнала: +0,5 дБм (Согласовывается при заказе)
Коэффициент усиления дополнительного усилителя, из ряда: +12/15/18/20 дБ (Опция)
Неидентичность квадратурных каналов (900 МГц): (Согласовывается при заказе)
- по амплитуде до 0,5 дБ;
- по фазе до 0,5 град.
ЦАП AD9152 Analog Devices: два канала, разрядность 16 бит, частота дискретизации до 1125 МГц (2250 МГц в режиме интерполяции)
Вход данных ЦАП-CML, по две дифференциальные пары на каждый канал ЦАП, до 12,38 Гбит/с в паре, соответствие JESD204B с поддержкой кодирования 8b/10b и дополнительным скремблированием
Поддержка настройки регистров ЦАП, ФАПЧ передающих трактов со встроенными ГУН через SPI с FMC

Тактирование и синхронизация

Двухкаскадная ФАПЧ тактового сигнала ЦАП со встроенным ГУН с управлением через SPI
Опорный кварцевый генератор 25 МГц/0,3 ppm
Малошумящий ГУН первой ступени ФАПЧ 100 МГц/20 ppm
Поддержка внешнего опорного тактирования в диапазоне частот 10...200 МГц, разъём SSMC, нагрузка 50 Ом
Выход опорного тактирования в диапазоне частот 10...200 МГц, разъём SSMC, нагрузка 50 Ом

Сервисные функции

Последовательные интерфейсы SPI программирования ЦАП, ФАПЧ тактового сигнала, ФАПЧ передающих трактов, независимые
I²C EEPROM идентификации субмодуля IPMI, линии A0, A1 соответствуют GA0, GA1
Встроенный мониторинг питающих напряжений и температуры

Соответствие стандартам

ANSI/VITA 57.1 FMC Standard
JESD204B Standard

Интерфейс FMC

Разъём FMC HPC Samtec 400 контактов
Поддержка межмодульной высоты 10 мм
Ввод данных ЦАП через линии последовательного гигабитного интерфейса FMC DP_C2M[7:0]
Вывод опорного сигнала тактирования (с выхода ФАПЧ) через линии FMC GBCLK0_M2C, FMC CLK0_M2C
Ввод/вывод сигналов управления через линии шины LA FMC в стандарте КМОП 1,8/2,5 В
Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
Уровень напряжения по линиям VADJ/VIO_B_M2C +1,8/2,5 В
Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

Потребляемая мощность FMC модуля: не более 13 Вт
Распределение потребляемой мощности по линиям питания:
- +12 В (12P0V FMC): до 1 А (12 Вт);
- +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
- +1,8/+2,5 В (VADJ +1,8/2,5V): до 0,17 А (0,3 Вт).

Условия эксплуатации

Охлаждение: воздушное или кондуктивное
Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+70 °С)
Температура хранения: −50...+85 °С
Влажность: 10–85 % без конденсата или до 98 % в исполнении с влагозащитным покрытием

Размеры

Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
Поддержка кондуктивного охлаждения через область вторичного термоинтерфейса
Межмодульная высота: 10 мм
Размеры: 84 × 69 мм без передней панели
