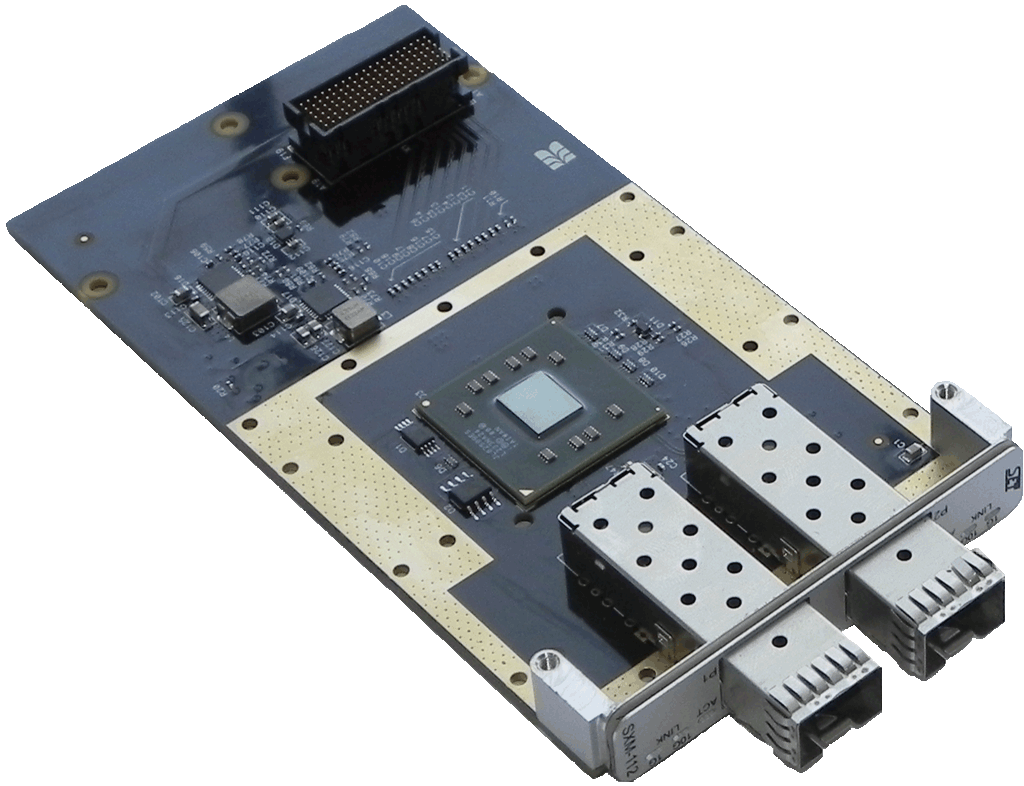

Модуль SXM-112

Технические характеристики

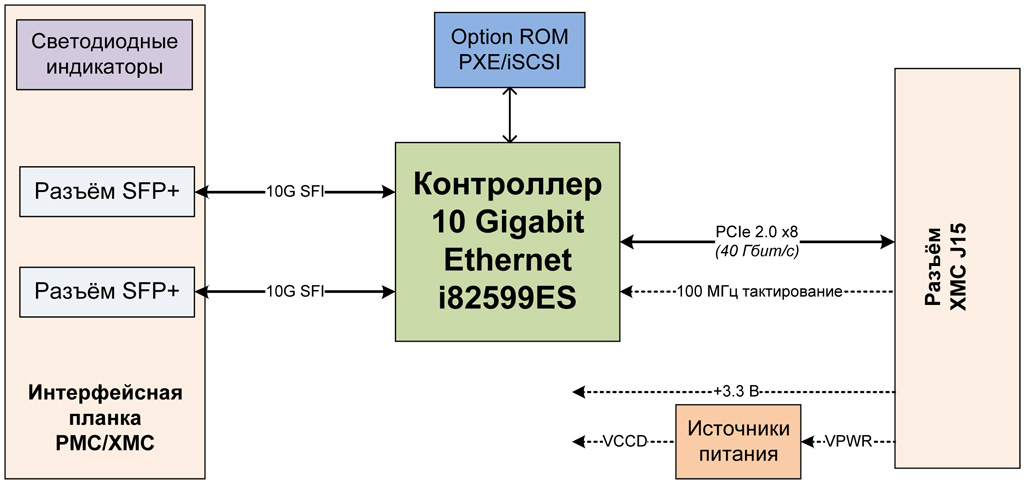

Интерфейсные контроллеры

  • Контроллер Ethernet Intel 82599ES: преобразование 1 × PCIe 2.0 x8 в 2 × 10 Gigabit Ethernet

Функции

  • Поддержка оптических /«медных» SFP модулей
  • Поддержка одномодового/многомодового оптоволокна
  • Индикаторы сетевой активности и наличия связи
  • Поддержка Jumbo Frames до 15,5 кбайт
  • Поддержка 802.1q VLAN
  • Аппаратная поддержка виртуализации: до 64 VM на порт (VMDq)
  • Поддержка TCP/IP Checksum Offloading

Разъёмы на передней панели

  • 2 × разъёма SFP+: 10 Gigabit Ethernet
  • 2 набора светодиодов:
    • «Link act»;
    • «Link-up»;
    • Скорость «1/10 Gigabit».

Соответствие стандартам

  • ANSI/VITA 42.0-2008 (R2014) XMC
  • ANSI/VITA 42.3-2006 (R2014) for XMC PCIe Protocol Layer Standard
  • ANSI/VITA 42.6-2009 (R2015) XMC 10 Gigabit Ethernet 4-Lane Protocol Layer Standard
  • IEEE 1386.1-2001
  • IEEE 802.3x
  • SFP+ Multisource Agreement SFF-8077i Interface

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Интерфейсы разъёма XMC

  • PCIe 2.0 x8

Энергопотребление

  • Потребляемая мощность субмодуля: до 10 Вт
  • Распределение потребляемой мощности по линии питания: +5 В: до 2 А (10 Вт)

Условия эксплуатации

  • Охлаждение: воздушное и кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 95 % без конденсата

Размеры

  • Форм-фактор: Single XMC card
  • Размеры: 149 × 74 мм
