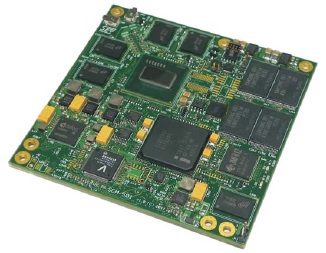

Модуль SCM-501

Изделие cнято с производства

Технические характеристики

Процессор

  • Типы процессоров Intel Atom E6xx:
    • коммерческие: E620/E640/E660/E680;
    • промышленные: E620T/E640T/E660T/E680T.
  • Характеристики процессора:
    • 32-х разрядный процессор с поддержкой технологии HT;
    • тактовая частота: 600, 1000, 1300 или 1600 МГц;
    • возможность обработки до 2 потоков данных одновременно;
    • частота шины памяти: 800 МГц;
    • кэш-память:
      • 32+24 кбайт L1;
      • 512 кбайт L2.
    • интегрированный графический контроллер с интерфейсом VGA и поддержкой DirectX 9.0c;
    • взаимодействует с PCH Intel EG20T по интерфейсу PCIe.

Память

  • Распаиваемая память DDR2-800, общим объёмом до 2 Гбайт
  • Встроенный SSD объёмом до 64 Гбайт, работающий по интерфейсу SATA 3 Гбит/с

Соответствие стандартам

  • PICMG COM.0 R2.1 COM Express Module Base Specification

Разъём COM Express Type 10

  • 1 × Gigabit Ethernet
  • 3 × PCIe x1
  • 4 × COM-порта
  • 2 × SATA
  • 6 × USB host
  • 1 × USB client
  • 1 × SDIO
  • 1 × SDVO
  • 1 × LVDS
  • 8 × GPIO
  • LPC
  • Intel HD Audio
  • SMBus
  • SPI

Энергопотребление

  • Потребляемая мощность процессорного модуля до 8 Вт
  • Распределение потребляемой мощности по линии питания: +12 В: до 0,67 А (8 Вт)

Условия эксплуатации

  • Диапазоны рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: COM Express Compact
  • Размеры платы: 95 × 95 мм
