Основные характеристики

• 4 порта Gigabit Ethernet SFP на передней панели
• Подключение по шине PCIe 2.0 x4
• Форм-фактор модуля: VPX 3U, соответствующий стандартам: ANSI/VITA 46.0-2013, ANSI/VITA 48.2-2013 (кондуктивное охлаждение) и ANSI/VITA 65-2010 (R2012)
• Профиль слота модуля: MOD3-PER-2F-16.3.1-3, согласно ANSI/VITA 65-2010 (R2012)
• Диагностика и мониторинг SFP-модулей в соответствии со стандартом SFF-8472
• Выделенная подсистема IPMI для удаленного управления модулем и контроля за его состоянием

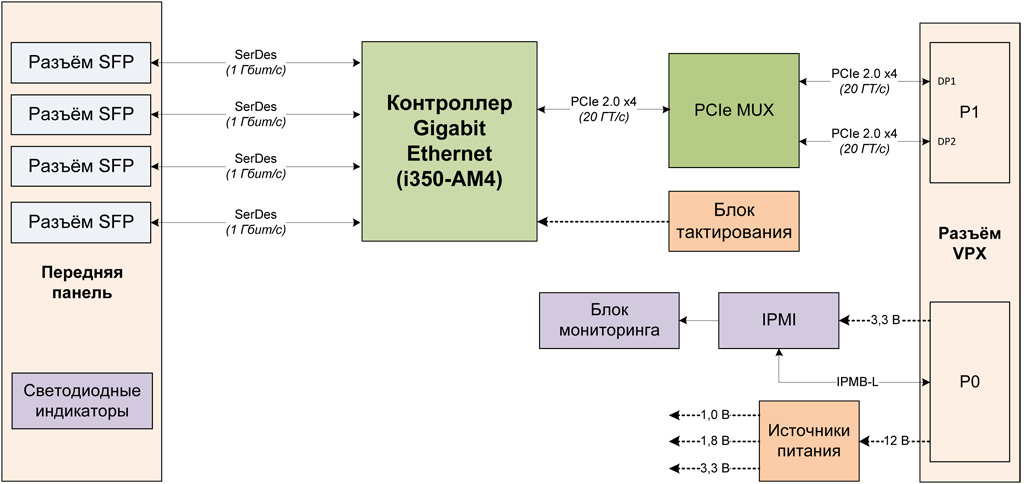

Описание

Особенности

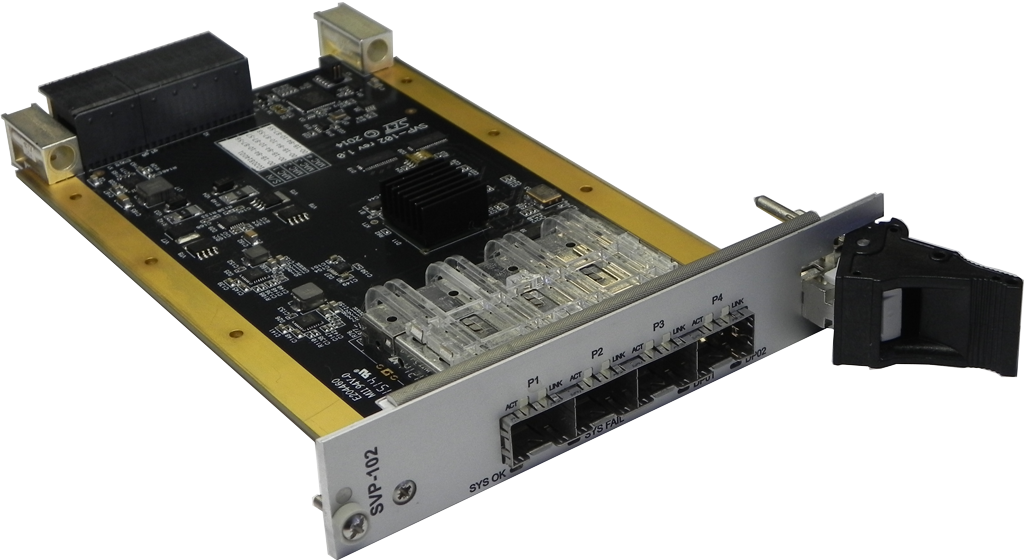

Модуль SVP-102 является контроллером интерфейса Gigabit Ethernet и предназначен для работы в высокоскоростных вычислительных сетях, построенных на основе медных или оптических линий передачи данных.

Особенности исполнения

Конструктивное исполнение соответствует стандартам: ANSI/VITA 46.0-2013 VPX Base Standard, ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX. Набор интерфейсов соответствует профилю MOD3-PER-2F-16.3.1-3.

Для вывода интерфейса Gigabit Ethernet на переднюю панель используются сменные модули SFP, позволяющие горячую замену без отключения оборудования. В зависимости от типа SFP может обеспечиваться передача пакетов Ethernet на расстояние до 120 км.

Выделенная подсистема IPMI v. 1.5 позволяет осуществлять удаленный мониторинг температур и напряжений питания, что снижает вероятность сбоя системы или выхода из строя оборудования.

Совместимость с операционными системами (ОС)

Контроллеры интерфейсов и интегрированные устройства процессора не требуют написания специального программного обеспечения, все поставляемые драйверы совместимы с большинством ОС. Стандартная поставка модуля обеспечивает драйверную поддержку в следующих ОС: Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2, QNX Neutrino RTOS 6.5.0/6.6.0, ЗОСРВ «Нейтрино» (КПДА.10964-01), Astra Linux Special Edition 1.5, защищённая ОС «Заря», МСВС 3.0 ФЛИР.80001-16 изм. №3 и Linux (c версией ядра 4.2.0 и выше).

Области применения

Любые системы, построенные на базе оборудования стандарта VPX, требующие обмена данными с внешними (удаленными) системами и узлами по сети Ethernet со скоростью передачи: 10/100/1000 Мбит/с. Наиболее распространенные сферы применения модулей SVP-102: мобильные центры обработки данных, коммуникационное оборудование подвижных объектов.
