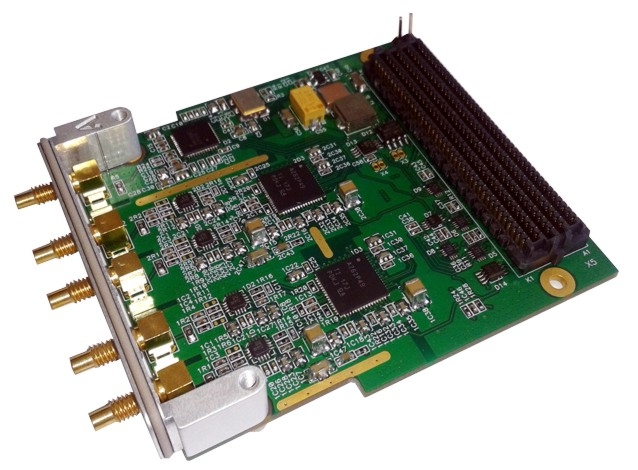

Модуль SFM-4A250

Технические характеристики

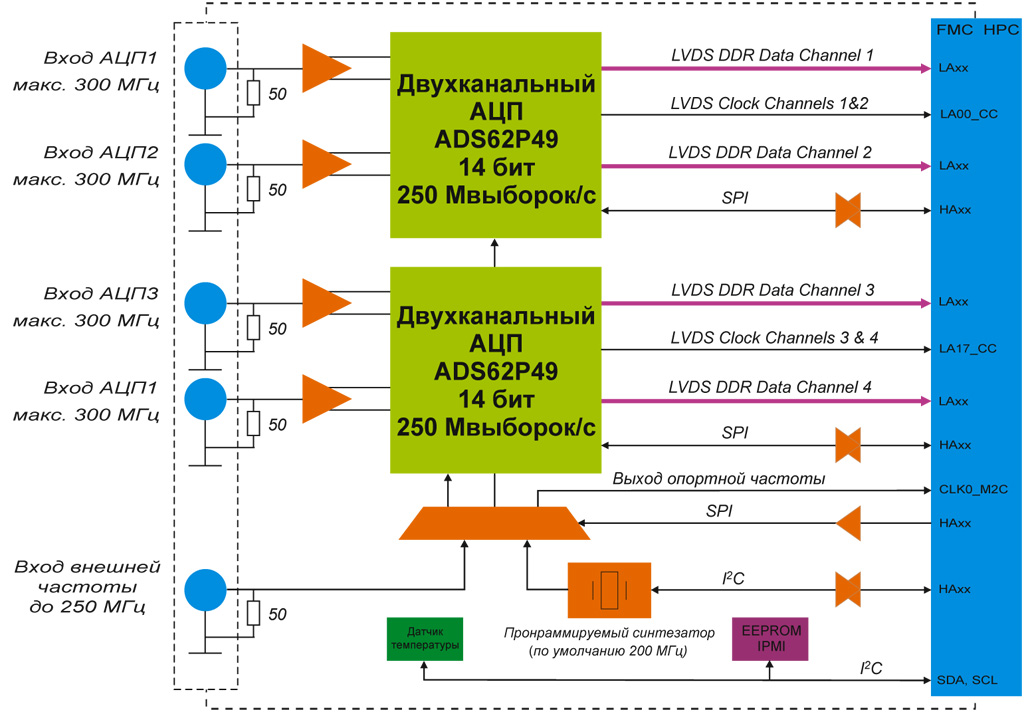

Аналого-цифровое преобразование

  • АЦП на базе сдвоенных микросхем ADS62P49 TI
    • количество каналов: 4;
    • разрядность: 14 бит;
    • диапазон частот дискретизации: 10...250 МГц;
    • исполнение входного тракта на дифференциальном ОУ ADL5562 Analog Devices;
    • аналоговая полоса тракта (по −3 дБ) 0,02...300 МГц;
    • размах входного сигнала 1 В (50 Ом), разъём SSMC;
    • динамический диапазон: 80 дБ (10 МГц), 75 дБ (70 МГц), 70 дБ (140 МГц); (Согласовывается при заказе)
    • отношение сигнал/шум: 60 дБ (10 МГц), 58 дБ (70 МГц), 55 дБ (140 МГц); (Согласовывается при заказе)
    • программируемый в пределах 0...6 дБ коэффициент передачи АЦП, шаг 1 дБ;
    • точная подстройка в пределах 0,001...0,134 дБ коэффициента передачи АЦП, 128 градаций;
    • программируемое смещение нуля АЦП в пределах ±31 единицы младшего разряда;
    • выход данных: параллельный, 7 бит/канал, DDR LVDS + сопровождающий тактовый сигнал на пару каналов;
    • формат выходных данных: двоичный дополнительный, либо прямой код (программируется через SPI);
    • поддержка настройки регистров АЦП через SPIFMC.

Тактирование и синхронизация

  • Опорный кварцевый генератор 200 МГц 50 ppm, программируемый в диапазоне 10...250 МГц с шагом 0,1 Гц
  • Поддержка внешнего тактирования в диапазоне частот 10...250 МГц, разъём SSMC, размах 2 В на нагрузке 50 Ом
  • Программируемый раздатчик сигналов тактирования с возможностью подстройки смещения тактового сигнала парных каналов в пределах 2,25 нс с шагом 150 пс
  • Джиттер, вносимый раздатчиком сигналов тактирования, на более 80 фс

Системные интерфейсы

  • Последовательные интерфейсы SPI программирования АЦП и раздатчика тактирования
  • Интерфейс I2C программирования генератора
  • I2C EEPROM идентификации субмодуля IPMI объёмом 16 кбит, линии A0, A1 соответствуют GA0, GA1
  • Встроенный I2C датчик температуры платы MAX6649 с погрешностью измерения температуры ±3 °С и возможностью подключения выносного термодиода
  • Супервизоры контроля нижнего порога вторичных напряжений питания

Соответствие стандартам

  • ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты: 10 мм (8,5 мм по заказу)
  • Вывод данных/тактирования АЦП в стандарте LVDS через шины LA FMC с разбиением на группы с сопровождающими сигналами тактирования xx_CC
  • Вывод контрольного сигнала тактирования АЦП в стандарте LVDS по линии CLK0_M2C
  • Ввод/вывод сигналов SPI АЦП и раздатчика тактирования, а также I2C генератора в стандарте КМОП с уровнями VADJ
  • Поддержка шины I2C 3,3 В для EEPROM IPMI и датчика температуры
  • Поддержка сигналов присутствия и географической адресации
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Поддержка уровня напряжения по линиям VADJ/VIO_B_M2C в пределах +1,2...3,3 В
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 9 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,71 А (8,5 Вт);
    • +3,3 В (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
    • +2,5 В (VADJ 2,5V): до 0,08 А (0,2 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 10–85 % без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1 и 2
  • Межмодульная высота: 10 мм (8,5 мм по заказу)
  • Размеры: 76,5 × 69 мм
