Основные характеристики
- Два полнодуплексных оптических канала 10
Гбит/с - Сменные оптические модули SFP+ (оптические разъёмы LC)
- Поддержка 10 Gigabit Ethernet SONET/SDH
OC-192 , 10 Gigabit Ethernet, 10 Gigabit Fiber Channel - Максимальная дальность связи: 10 км
- Раздельные генераторы на приём/передачу для каждого канала
- Встроенные режимы диагностики
- Форм-фактор FMC одиночной ширины с воздушным охлаждением
Описание
Особенности

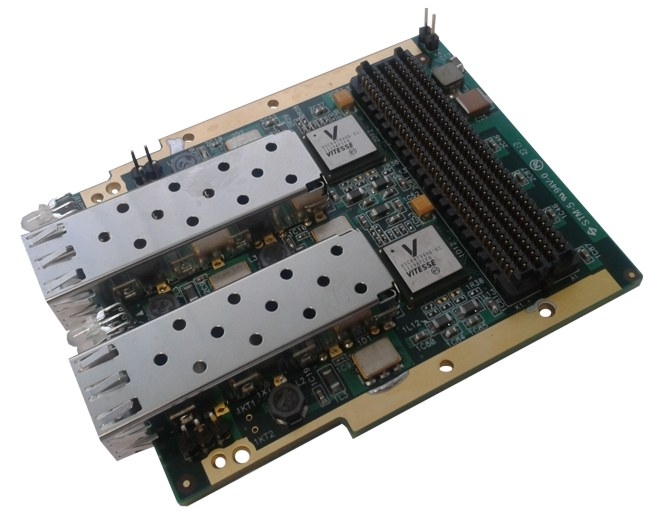

Субмодуль
Наряду с интерфейсом данных субмодуль реализует поддержку приёма/передачи на несущий модуль опорных тактовых сигналов микросхемы VSC8479, что существенно облегчает реализацию режима цифровой петли в FPGA несущего модуля. Кроме режима петли на несущем модуле, субмодуль поддерживает и организацию цифровой петли непосредственно внутри микросхемы приёмопередатчика VSC8479, что облегчает диагностику каналов данных, а встроенный мониторинг текущего состояния оптических приемников и лазеров, включая уровень оптической мощности, температуру и статус синхронизации, значительно расширяет набор сервисных функций субмодуля.
Генераторы опорного тактирования субмодуля являются программируемыми по каналу I2C, обеспечивая возможность их оперативной перестройки в диапазоне частот: 622...708 МГц с точностью до 0,1 Гц, что позволяет организовать более точную синхронизацию системы передачи оптических данных.
Высокая производительность
Связка из сменных модулей стандарта SFP+ и микросхем приёмопередатчиков VSC8479 производства
компании Vitesse позволяют реализовать широкий спектр телекоммуникационных стандартов в диапазоне
скоростей: 9,95...11,32
Чувствительность применяемых приёмников SFP+ составляет порядка −11 дБ, обеспечивая через одномодовое волокно G.652 дальность связи до 10 км.

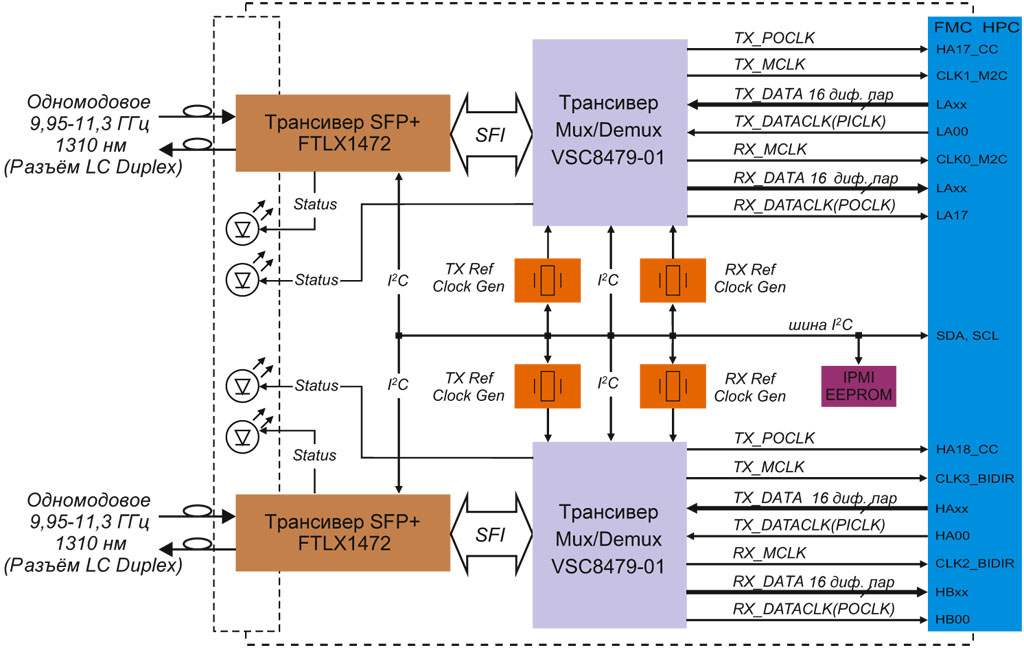

Интерфейс субмодуля с несущим модулем,
Области применения
Основное предназначение субмодуля: организация двухканального полнодуплексного интерфейса стандарта
