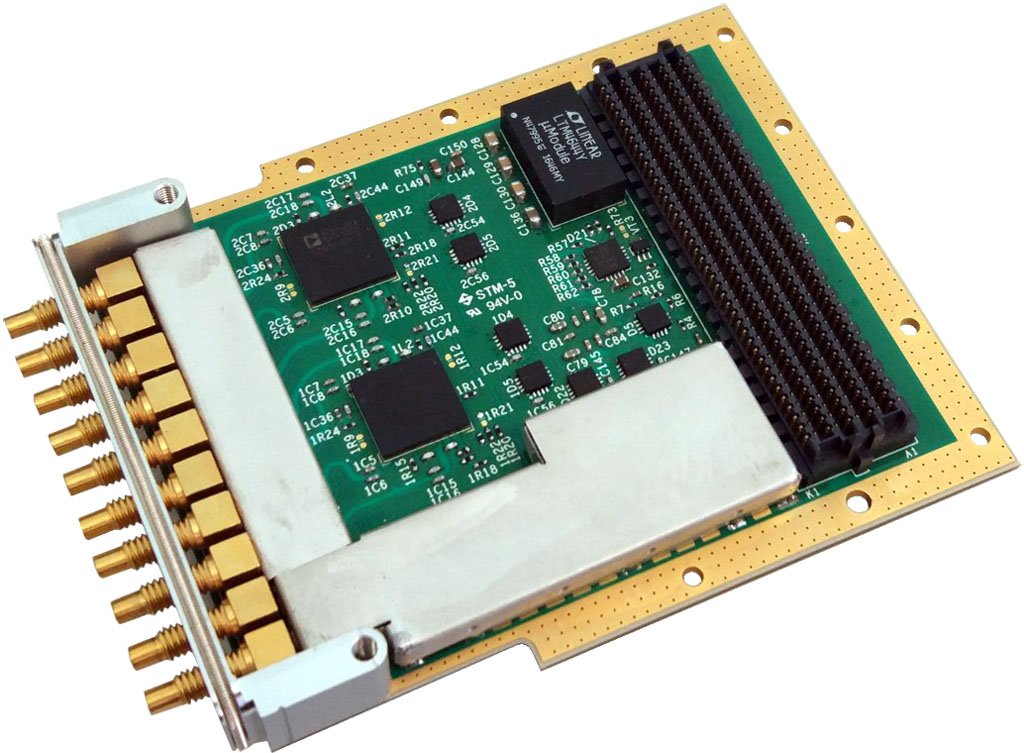

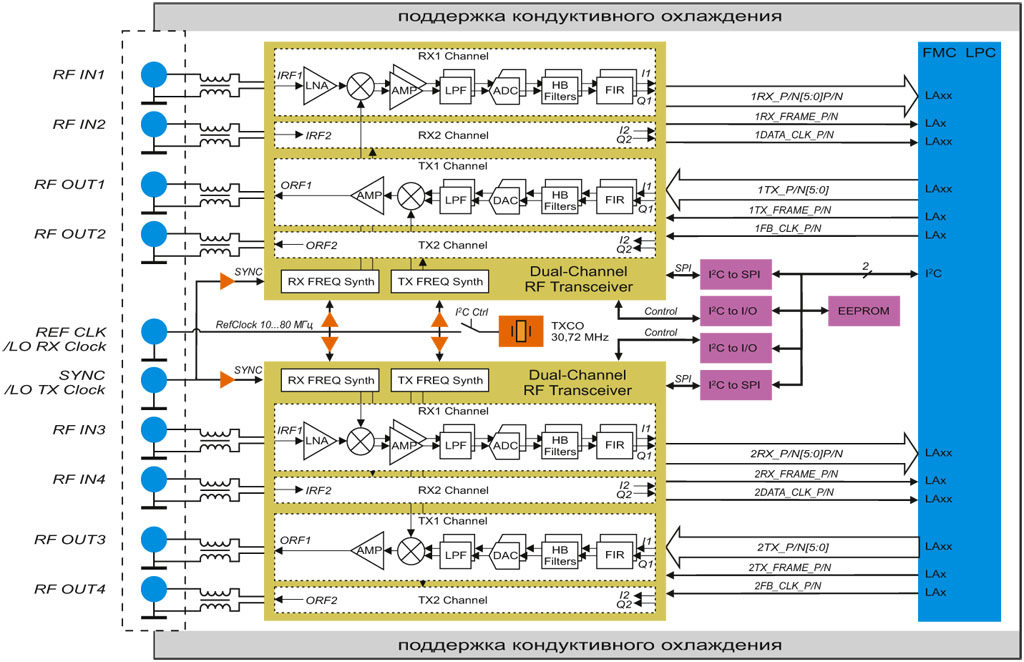

Модуль SFM-58RF

Технические характеристики

Приёмный тракт

  • Четыре канала приёма с квадратурным преобразованием сигнала: 50 Ом, разъём SSMC
  • Диапазон рабочих частот: 70...6000 МГц (в режиме 1 синхронизации), 70...4000 МГц (в режиме 2 синхронизации)
  • Усиление тракта: 0...+72 дБ (на 2400 МГц) с шагом 1 дБ
  • Разрядность АЦП: 12 бит
  • Полоса сигнала: от 0,2 до 56 МГц
  • Коэффициент шума NF: 3 дБ (2400 МГц) (Согласовывается при заказе)
  • Точка пересечения третьего порядка: −14 дБм (2400 МГц) (Согласовывается при заказе)
  • Точка пересечения второго порядка: 45 дБм (2400 МГц) (Согласовывается при заказе)
  • Синфазность квадратурных каналов 0,2 % (Согласовывается при заказе)
  • Неравномерность квадратурных каналов по амплитуде 0,2 % (Согласовывается при заказе)
  • Межканальная развязка 65 дБ (2400 МГц) (Согласовывается при заказе)

Передающий тракт

  • Четыре передающих канала с квадратурным преобразованием сигнала: 50 Ом, разъём SSMC
  • Диапазон рабочих частот: 70...6000 МГц (режим 1), 70...4000 МГц (режим 2)
  • Максимальная выходная мощность: 7,5 дБм (2400 МГц)
  • Диапазон управления мощностью: 90 дБ с шагом 0,25 дБ
  • Коэффициент отражения выхода: −10 дБ (Согласовывается при заказе)
  • Выходная точка пересечения третьего порядка 19 дБм (Согласовывается при заказе)
  • Подавление несущей: −50 дБ (2400 МГц, ослабление 0 дБ) (Согласовывается при заказе)
  • Собственный шум: −156 дБм/Гц (2400 МГц, отстройка 90 МГц) (Согласовывается при заказе)
  • Межканальная развязка: 50 дБ (Согласовывается при заказе)

Управление

  • Через системную шину I2C FMC доступны последовательные интерфейсы трансиверов и сигналы статического управления
  • Встроенный мониторинг напряжений питания субмодуля и температуры

Тактирование и синхронизация

  • Два режима синхронизации: опорной частотой 10–80 МГц (режим 1) и тактирование по ВЧ частотой до 8000 МГц (режим 2)
  • Встроенные ФАПЧ до 6000 МГц, общие для парных каналов, независимые для приёмников и передатчиков (используются только в режиме 1)
  • TXCO на частоту 30,72 МГц со стабильностью до 0,3 ppm (режим 1, автономная работа без внешней синхронизации)
  • Опорный вход ФАПЧ синтезаторов (режим 1) / вход тактирования гетеродинов приемников до 8000 МГц (режим 2), при этом верхняя граничная частота приёма ограничена частотой 4000 МГц (разъём SSMC, 50 Ом)
  • Вход многоканальной синхронизации «SYNC» (режим 1) / вход тактирования гетеродинов приёмников до 8000 МГц (режим 2), при этом верхняя граничная частота приёма ограничена частотой 4000 МГц (разъём SSMC, 50 Ом)

Соответствие стандартам

  • ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard

Интерфейс FMC

  • Поддержка FMC LPC Samtec 160 контактов
  • Ввод/вывод данных трансивера в стандарте LVDS (32 пар) через шину LA FMC
  • Поддержка шины I2C для управления трансиверами
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Уровень напряжения по линиям VADJ/VIO_B_M2C в диапазоне: +1,8...2,5 В

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 5 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,33 А (4 Вт); (Согласовывается при заказе)
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,03 А (0,1 Вт);
    • +2,5 В (VADJ 2,5V): до 0,2 А (0,5 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальное (−40...+70 °С)
  • Температура хранения: −50...+85 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм (без передней панели)
  • Поддержка кондуктивного охлаждения через область вторичного термо-интерфейса
