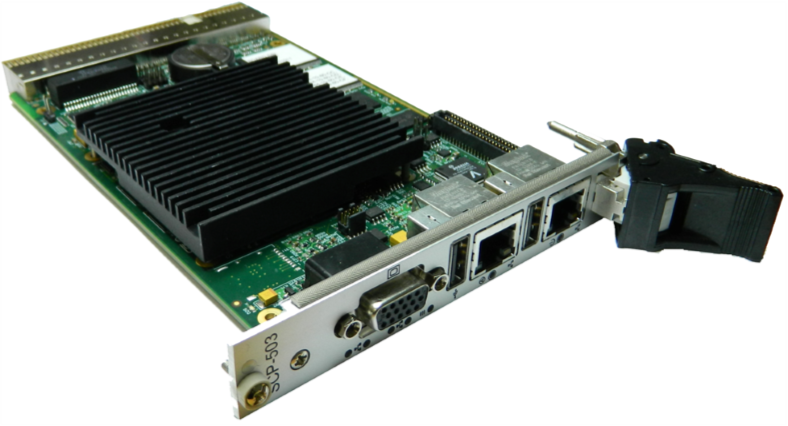

Модуль SCP-503

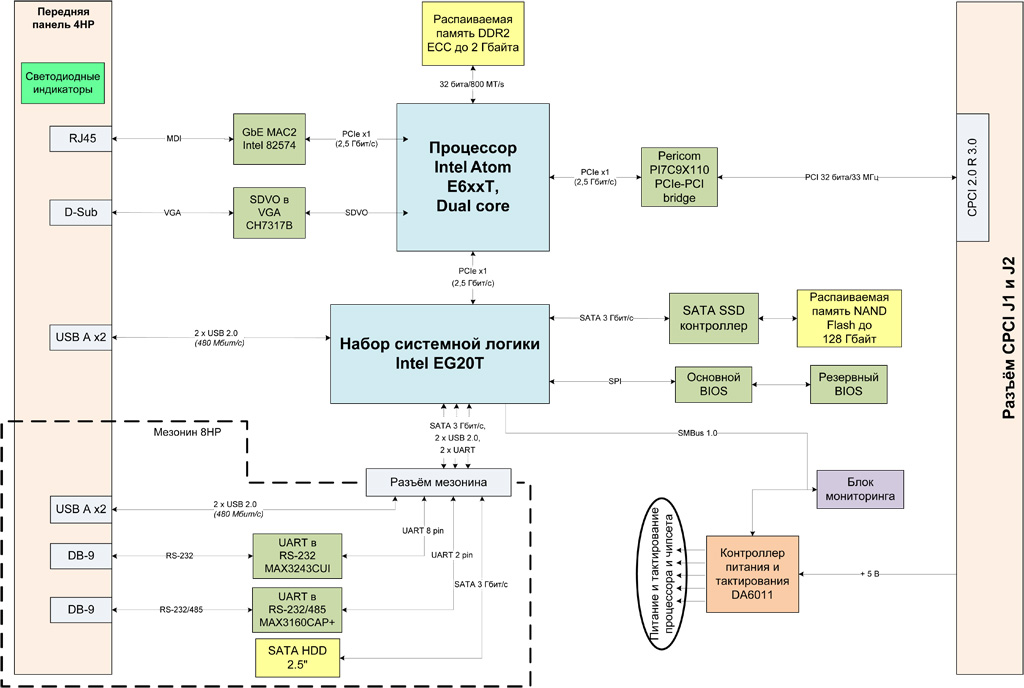

Технические характеристики

Процессор

  • Intel Atom E6xxT:
    • тактовая частота: 1,6 ГГц;
    • кэш-память: 24/32 кбайт L1, 512 кбайт L2;
    • встроенный контроллер памяти DDR2;
    • встроенное графическое ядро: Intel GMA 600;
    • контроллер шины PCIe Rev. 1.0a:
      • 2 × PCIe x1;
      • 1 × PCIe x1 для взаимодействия с PCH EG20T;
      • 1 × PCIe x1 для взаимодействия с FPGA Spartan-6.
    • поддержка технологий и наборов инструкций:
      • Intel SSE, SSE2, SSE3,SSE4.1, SSE4.2;
      • Intel HT;
      • Intel AVX;
      • Intel VT-d, VT-x;
      • Intel 64-х разрядная архитектура;
      • Intel XD-Bit.

Память

  • Версия «4HP»:
    • распаиваемая память DDR2-800 объёмом до 2 Гбайт;
    • встроенный SSD объёмом до 32 Гбайт (интерфейс SATA 3 Гбит/с);
    • SPI BIOS Flash: 2 × 2 Мбайт с функцией резервирования.
  • Версия «8HP» (в дополнение к «4HP»):
    • место для 2,5", с интерфейсом SATA 3 Гбит/с;
    • cлот для карт памяти формата Micro-SDHC, Class 6.

Графика

  • Графическое ядро Intel GMA 600:
    • частота ГП: 400 МГц;
    • поддержка DirectX 9, OpenGL 2.1;
    • графические интерфейсы SDVO и LVDS.

Набор системной логики

  • Intel Platform Controller Hub EG20T:
    • 1 × PCIe x1;
    • 2 × SATA 3 Гбит/с;
    • 1 × RGMII (MAC);
    • 6 × USB 2.0 host + 1 × USB 2.0 client;
    • 1 × SDIO;
    • 1 × CAN 2.0B Active;
    • 1 × I2C ver. 2.1;
    • 1 × SPI;
    • 3 × UART (2 конт.) + 1 × UART (8 конт.).

Интерфейсные контроллеры

  • Контроллер Ethernet Intel 82574T: MDI Gigabit Ethernet на передней панели
  • Физический уровень Gigabit Ethernet Vitesse VSC8641: преобразование RGMII в Gigabit Ethernet (MDI) на передней панели (от MAC в PCH EG20T)
  • Мост PCIe — PCI Pericom PI7C9X110: преобразование PCIe x1 в шину PCI 32 бита/66 МГц на разъёмы J1 и J2

Соответствие стандартам

  • PICMG 2.0 Rev 3.0 CompactPCI Base Specification

Поддерка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0 и ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.3/1.4/1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 3.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Разъёмы на передней панели

  • Версия «4HP»:
    • 1 × D-Sub: графический интерфейс VGA;
    • 2 × RJ45: Gigabit Ethernet (MDI);
    • 2 × USB: USB 2.0.
  • Версия «8HP» (в дополнение к «4HP»):
    • 2 × DB-9: RS-232 (8 конт.), RS-232 (2 pin) + RS-485;
    • 2 × USB: USB 2.0.

Разъём CompactPCI

  • Шина PCI 32 бит/66 МГц (разъёмы J1 и J2)
  • Линия питания +5 В

Энергопотребление

  • Потребляемая мощность процессорного модуля не более 15 Вт
  • Распределение потребляемой мощности по линии питания +5 В: до 3 A (15 Вт)

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+70 °С)
  • Температура хранения: −45...+85 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: CompactPCI 3U
  • Ширина: 4HP/8HP (с мезонином)
  • Размеры: 100 × 160 × 30 мм
