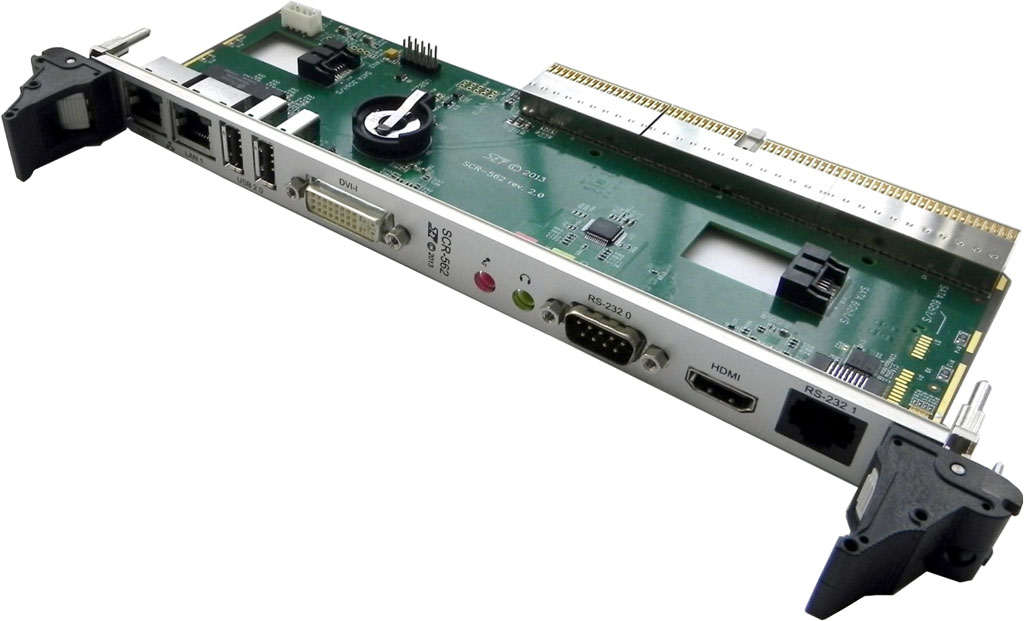

Модуль SCR-562

Технические характеристики

Разъёмы на передней панели

  • Основная комплектация:
    • 2 × RJ45: 2 × Gigabit Ethernet (MDI);
    • 1 × DVI-I: графический интерфейс DVI и VGA;
    • 2 × USB: 2 × USB 2.0.
  • Дополнительная комплектация при отсутствии HDD/SSD
    • 1 × HDMI: графический интерфейс HDMI;
    • 3,5 мм MIC и OUT: звуковой интерфейс Intel HD Audio;
    • 1 × RJ45: RS-232/422/485 (4 конт.);
    • 1 × DRB-9M: RS-232/422/485 (8 конт.);
    • 1 × SATA (7 конт.): SATA 6 Гбит/с.

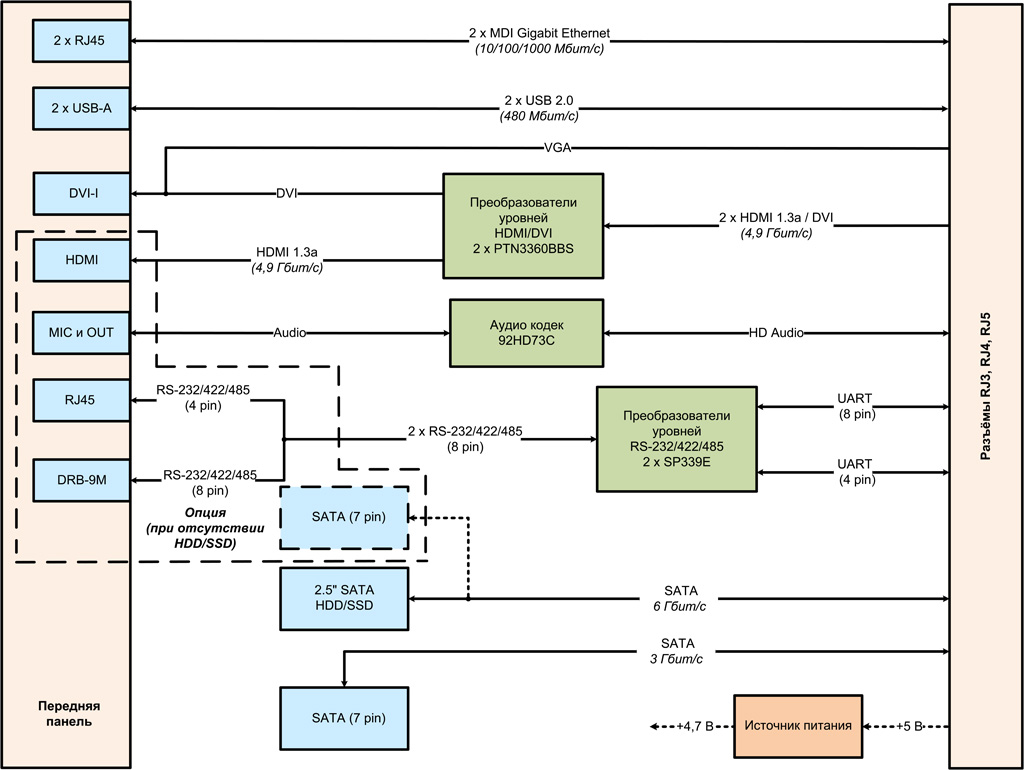

Интерфейсные контроллеры

  • Преобразователи уровней 2 × NXP PTN3360BBS: преобразование уровней HDMI/DVI для вывода на разъёмы передней панели
  • Преобразователи уровней 2 × Exar SP339E: преобразование 2 × UART (8 конт. и 4 конт.) в 2 × RS-232/422/485 (8 конт. и 4  конт.) на плате
  • Аудио кодек 92HD73C: преобразование звукового интерфейса Intel HD Audio в стандартные аудиовыходы MIC и OUT на передней панели

Разъёмы на плате модуля

  • 1 × SATA (7 конт.): SATA 3 Гбит/с
  • 1 × SATA (данные и питание): SATA 6 Гбит/с
  • CHU-4 (4 конт.): питание жёстких дисков SATA
  • Опционально при отсутствии HDD/SSD:
    • 1 × SATA (7 конт.): SATA 6 Гбит/с.

Соответствие стандартам

  • PICMG 2.0 Rev 3.0 CompactPCI Base Specification

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Разъёмы CompactPCI

  • Разъёмы RJ1, RJ2 и RJ3:
    • 2 × Gigabit Ethernet (MDI);
    • 1 × SATA 3 Гбит/с;
    • 1 × SATA 6 Гбит/с;
    • 2 × HDMI 1.3a/DVI;
    • 1 × VGA;
    • 2 × USB 2.0;
    • 2 × UART (8 конт.);
    • Intel HD Audio.

Энергопотребление

  • Потребляемая мощность модуля тыльного ввода/вывода не более 7 Вт (без учета потребления жёстких дисков)
  • Распределение потребляемой мощности по линиям питания:
    • +5 В: до 1 A (5 Вт);
    • +3,3 В: до 0,5 A (1,7 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −45...+85 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: CompactPCI 6U
  • Ширина: 4HP
  • Размеры: 80 × 233 × 20,5 мм
