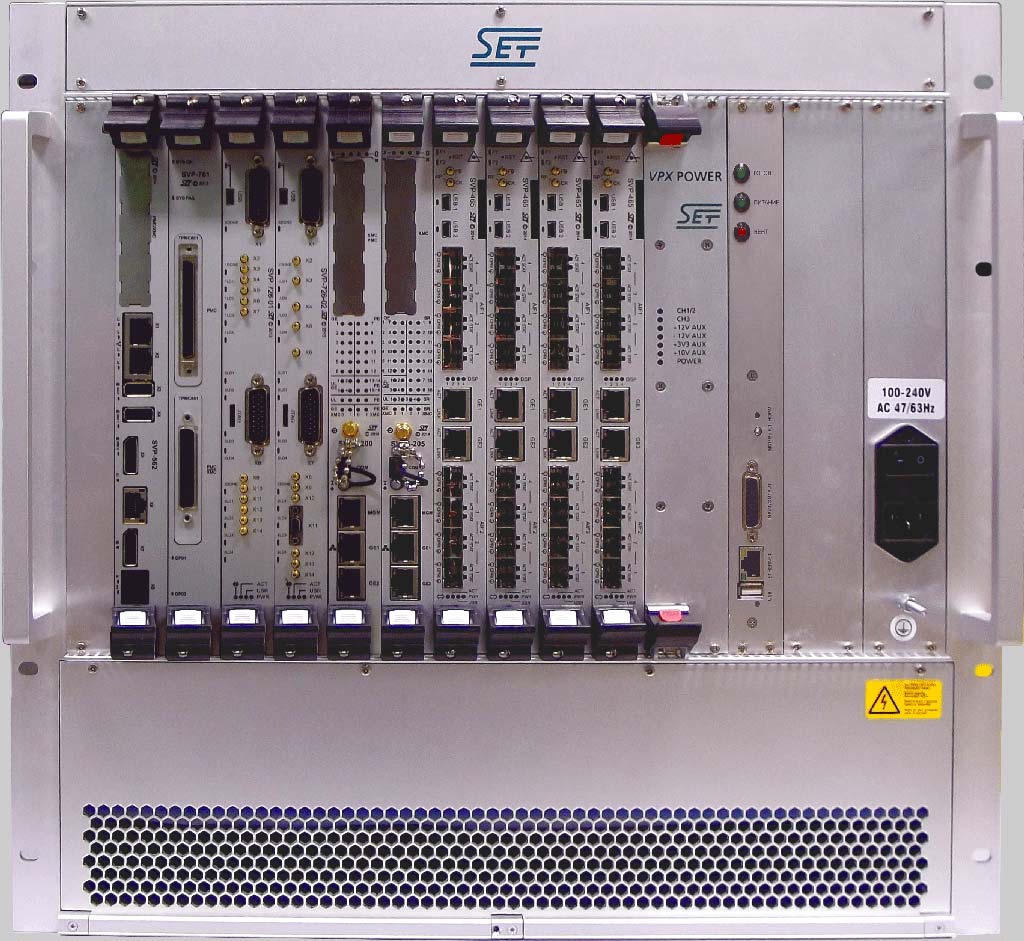

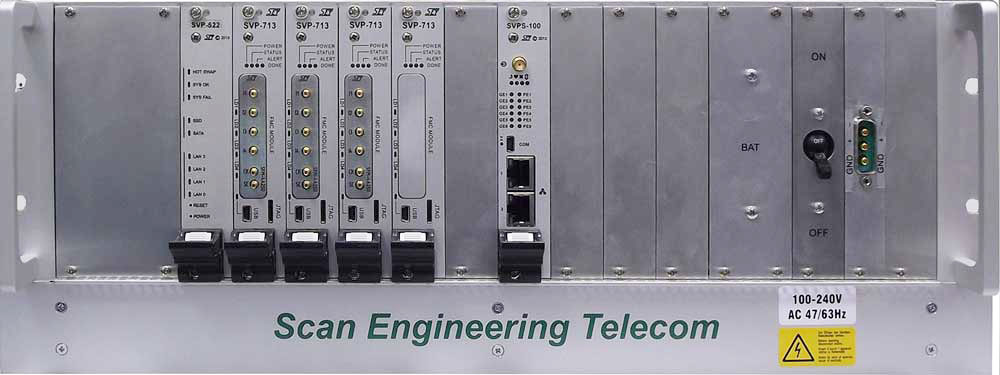

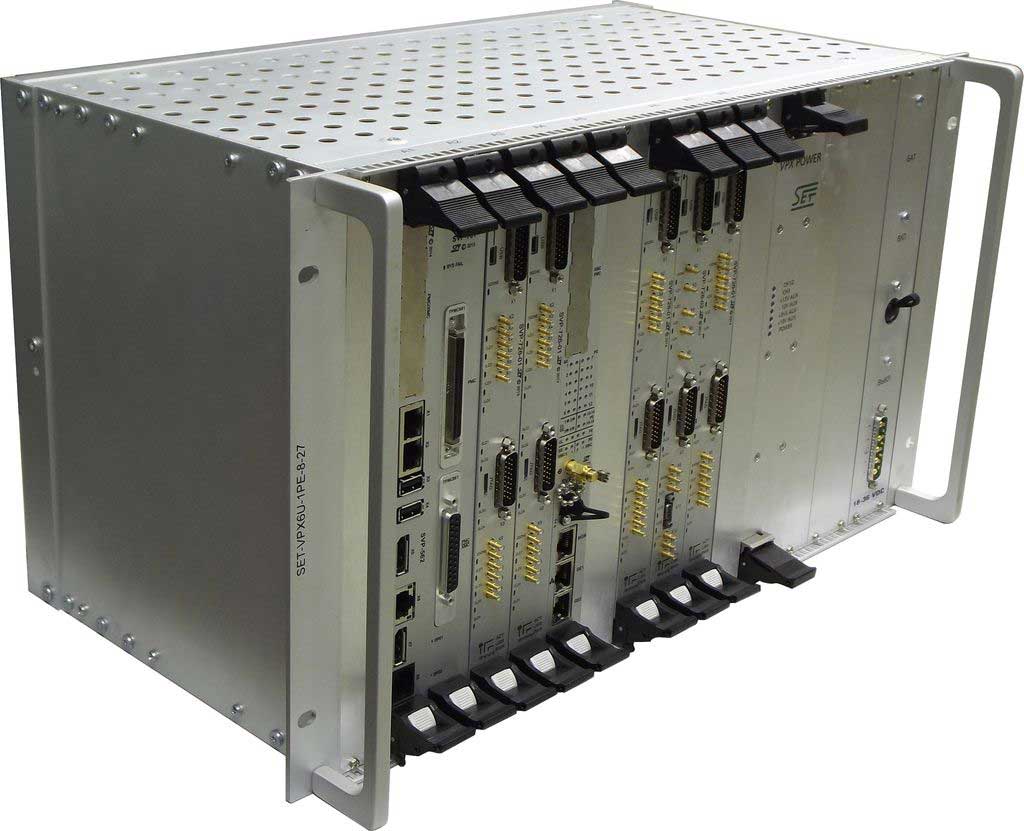

SET-VPX6U

Фотографии

Особенности

• Соответствие спецификациям: ANSI/VITA 46.0 VPX Base Standard (воздушное охлаждение), ANSI/VITA 48.2 VPX (кондуктивное охлаждение) и ANSI/VITA 65 OpenVPX
• Установка до 16 модулей стандарта VPX, модулей тыльного ввода/вывода RTM (только для крейта глубиной 280 мм), что определяется топологией установленной объединительной платы
• До двух системных коммутаторов VPX: SVPS-200, SVPS-201 (PCIe) или SVPS-205 (SRIO)
• Организация связей между модулями по PCIe или SRIO (в зависимости от модели установленного коммутатора) и Gigabit Ethernet
• Высота 10U или 11U глубиной 235, 250 или 280 мм, с возможностью установки в стандартную стойку 19"
• Варианты питающих напряжений блоков питания: 220 В переменного тока, 48 В или 27 В постоянного тока
• Установка одного или нескольких модулей питания стандарта ANSI/VITA 62 Modular Power Supply Standard, предназначенных для эксплуатации в промышленных системах с расширенными требованиями к температуре и вибрации, с возможностью резервирования и параллельной работы источников питания
• При необходимости возможен вывод на переднюю панель крейта дополнительных разъёмов: Ethernet, USB, VGA, UART, в том числе с применением коннекторов для жёстких условий эксплуатации
• Стандартная поставка платформы системной VPX включает полностью проверенную систему с одним или двумя системными коммутаторами, набором функциональных модулей (модули процессора, модули FPGA, модули DSP, коммуникационные модули), интегрированным ПО и комплектом эксплуатационных документов
• Гибкая система комплектации платформы системной VPX функциональными модулями в зависимости от задач и требуемых характеристик готового решения
• В состав платформы системной VPX помимо крейта (источник питания, объединительная плата и корпус) может входить набор модулей и ПО, а также модуль удаленного управления (Shelf-менеджер), позволяющий производить удаленный мониторинг и управление системами электропитания и охлаждения платформы системной VPX
• Платформы системные VPX могут поставляться с ЗОСРВ «Нейтрино» (КПДА.10964-01)

Документация

Краткое описание (1.3 Мб)

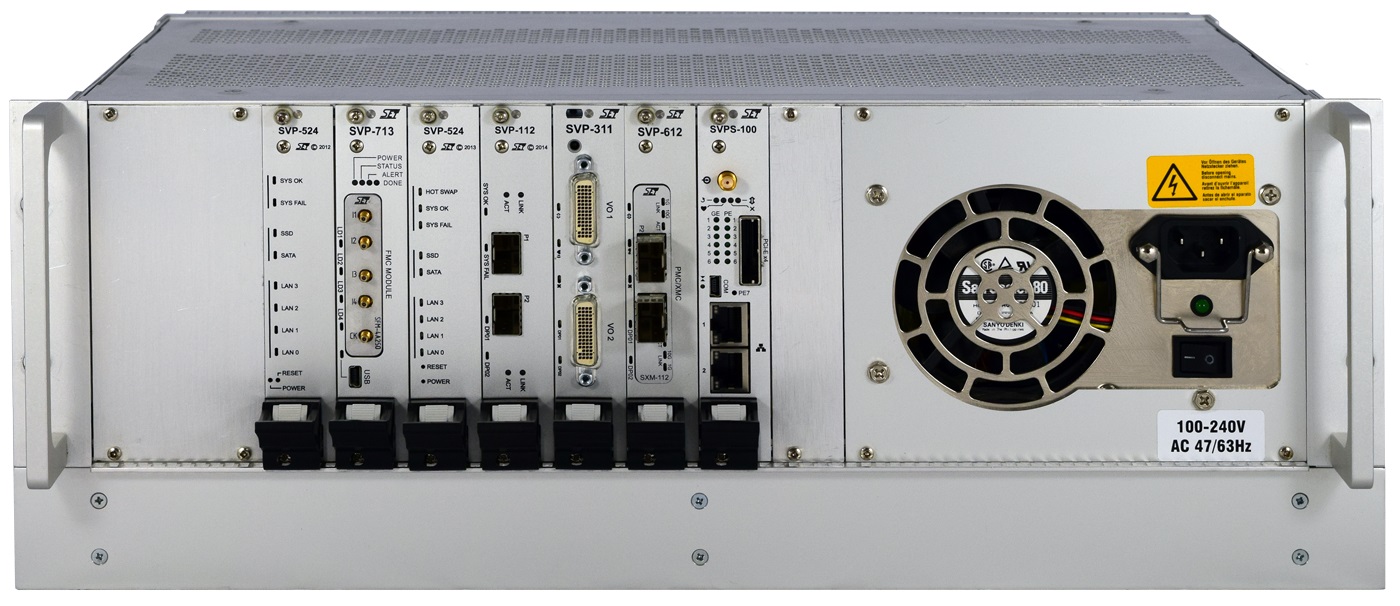

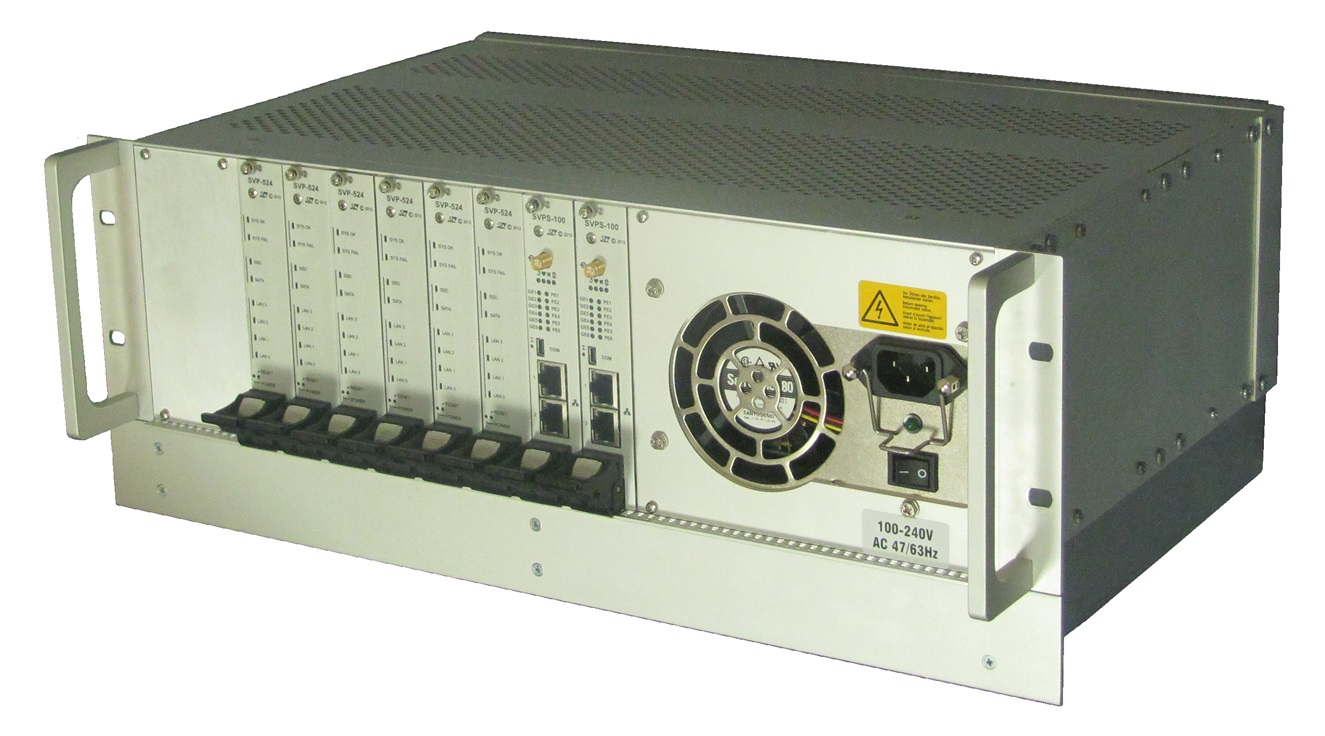

SET-VPX3U

Фотографии

Особенности

• Установка до 10-и функциональных модулей VPX 3U, модулей тыльного ввода/вывода RTM (только для крейта глубиной 280 мм)
• До 2-х системных коммутаторов VPX: SVPS-100 (PCIe) или SVPS-105 (SRIO)
• Межмодульное взаимодействие по топологии: «одиночная звезда», «двойная звезда» или «полносвязная сеть» без использования системного коммутатора, и PCIe, SRIO и Gigabit Ethernet (в зависимости от модели установленного коммутатора)
• Высота 4U глубиной: 235, 250 или 280 мм, с возможность установки в стандартную стойку 19"
• Варианты блоков питания: 220 В переменного тока, 48 В или 27 В постоянного тока
• Возможность установки съёмного источника питания, соответствующего стандарту ANSI/VITA 62.0-2012 Modular Power Supply Standard, с входным напряжением +27 В и максимальной мощностью 715 Вт
• Вывод интерфейсов с функциональных модулей и дополнительного модуля интерфейсов (Ethernet, USB, VGA, UART) на лицевую панель корпуса платформы выполнен защищёнными разъёмами с надежной фиксацией (тип и количество определяется устанавливаемыми модулями)
• Поддержка операционных систем (ОС) семейств Windows (в т. ч. Windows Embedded Standard 7/8.1), Linux (в т. ч. Astra Linux Special Edition) и QNX (в т. ч. ЗОСРВ «Нейтрино» (КПДА.10964-01))
• Поддержка системообразующего программного обеспечения (ПО) SETFabric-Stream PE (обеспечивает межмодульное взаимодействие с высокоскоростной потоковой передачей данных)
• Защищённый разъём входного электропитания с надёжной фиксацией и тумблер с защитой от случайного срабатывания на лицевой панели корпуса платформы
• Продуманная архитектура обеспечивает удобство и оперативность в извлечении/установке функциональных модулей и техническом обслуживании платформы
• Максимальный рабочий температурный диапазон: −40 °С...+85 °С
• Максимальные габаритные размеры корпуса платформы: 482,6 × 280,6 × 176,9 мм (Ш × Г × В) (без учёта элементов крепления в систему заказчика)
• Масса корпуса платформы: 7 кг (без учёта веса функциональных модулей, дополнительного модуля интерфейсов, модуля питания и креплений в систему заказчика)

Документация

Краткое описание (1.4 Мб)

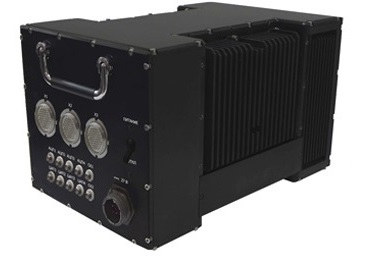

SET-VPXCC-5

Фотографии

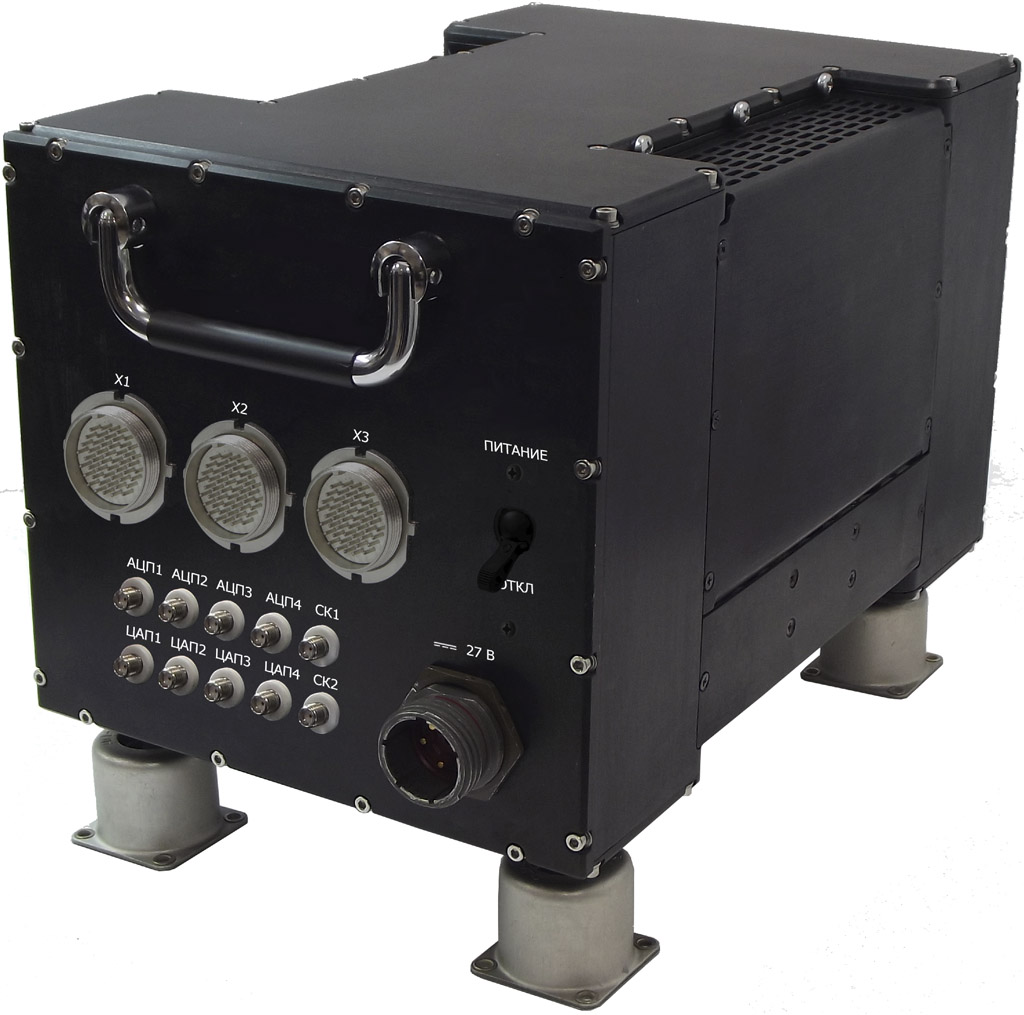

Системная платформа с креплениями-амортизаторами

Особенности

• Установка функциональных модулей VPX 3U в герметичный отсек платформы с отводом тепла на корпус
• Устанавливаемые функциональные модули соответствуют стандартам: ANSI/VITA 46.0-2013, ANSI/VITA 48.2-2010, ANSI/VITA 62.0-2012 и ANSI/VITA 65-2010 (R2012)
• Объединительная плата с возможностью установки до 5-и функциональных модулей форм-фактора VPX 3U, скорость передачи данных по одной линии до 10 Гбит/с
• Межмодульное взаимодействие по топологии: «полносвязная сеть» (full-mesh) без использования системного коммутатора
• Съёмный источник питания, соответствующий стандарту ANSI/VITA 62.0-2012 Modular Power Supply Standard, с входным напряжением +27 В и максимальной мощностью 715 Вт
• Дополнительный модуль интерфейсов, в т. ч. MIL-STD-1553B, CAN, RS-232/422/485, ARINC 429, GPS/ГЛОНАСС, 3G, LTE и их комбинации (устанавливается по требованию заказчика)
• Поддержка операционных систем (ОС) семейств Windows (в т. ч. Windows Embedded Standard 7/8.1), Linux (в т. ч. Astra Linux Special Edition) и QNX (в т. ч. ЗОСРВ «Нейтрино» (КПДА.10964-01))
• Поддержка системообразующего программного обеспечения (ПО) SETFabric-Stream PE (обеспечивает межмодульное взаимодействие с высокоскоростной потоковой передачей данных)
• Вывод интерфейсов с функциональных модулей и дополнительного модуля интерфейсов на лицевую панель корпуса платформы выполнен защищёнными разъёмами с надежной фиксацией (тип и количество определяется устанавливаемыми модулями)
• Защищённый разъём входного электропитания с надёжной фиксацией и тумблер с защитой от случайного срабатывания на лицевой панели корпуса платформы
• Продуманная архитектура обеспечивает удобство и оперативность в извлечении/установке функциональных модулей и техническом обслуживании платформы
• Максимальный рабочий температурный диапазон: −40 °С...+55 °С
• Габаритные размеры корпуса платформы: 231 × 339 × 196 мм (Ш × Г × В) (без учёта элементов крепления в систему заказчика)
• Масса корпуса платформы: 10,5 кг (без учёта веса функциональных модулей, дополнительного модуля интерфейсов, модуля питания и креплений в систему заказчика)

Документация

Краткое описание (1.5 Мб)

SET-VPXCC-3

Фотографии

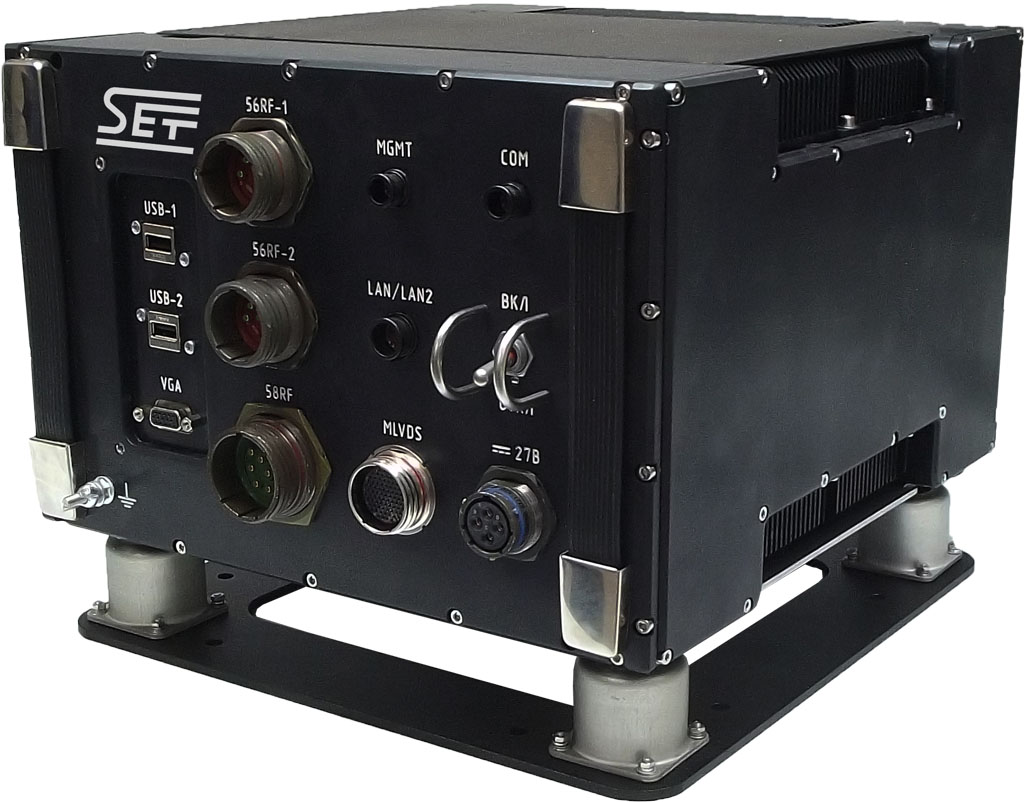

C управляемым охлаждением/подогревом и креплениями-амортизаторами

C естественным охлаждением

Особенности

• Установка функциональных модулей VPX 3U, в герметичный отсек платформы с отводом тепла на корпус
• Устанавливаемые функциональных модули соответствуют стандартам: ANSI/VITA 46.0-2013, ANSI/VITA 48.2-2010 и ANSI/VITA 65-2010 (R2012)
• Объединительная плата с возможностью установки до 3-х функциональных модулей форм-фактора VPX 3U, скорость передачи данных по одной линии до 10 Гбит/с
• Межмодульное взаимодействие по топологии: «полносвязная сеть» (full-mesh) или «одиночная звезда» (single star) без использования системного коммутатора
• Съёмный источник питания, соответствующий стандарту ANSI/VITA 62.0-2012 Modular Power Supply Standard, с входным напряжением +27 В и максимальной мощностью 715 Вт
• Дополнительный модуль интерфейсов, в т. ч. MIL-STD-1553B, CAN, RS-232/422/485, ARINC 429, GPS/ГЛОНАСС, 3G, LTE и их комбинации (устанавливается по требованию заказчика)
• Поддержка операционных систем (ОС) семейств Windows (в т. ч. Windows Embedded Standard 7/8.1), Linux (в т. ч. Astra Linux Special Edition) и QNX (в т. ч. ЗОСРВ «Нейтрино» (КПДА.10964-01))
• Поддержка системообразующего программного обеспечения (ПО) SETFabric-Stream PE (обеспечивает межмодульное взаимодействие с высокоскоростной потоковой передачей данных)
• Вывод интерфейсов с функциональных модулей и дополнительного модуля интерфейсов на лицевую панель корпуса платформы выполнен защищёнными разъёмами с надежной фиксацией (тип и количество определяется устанавливаемыми модулями)
• Защищённый разъём входного электропитания с надёжной фиксацией и тумблер с защитой от случайного срабатывания на лицевой панели корпуса платформы
• Продуманная архитектура обеспечивает удобство и оперативность в извлечении/установке функциональных модулей и техническом обслуживании платформы
• Максимальный рабочий температурный диапазон: −60 °С...+85 °С
• Габаритные размеры корпуса платформы: 205 × 325 × 192 мм (Ш × Г × В) (без учёта элементов крепления в систему заказчика)
• Масса корпуса платформы: 7 кг (без учёта веса функциональных модулей, дополнительного модуля интерфейсов, модуля питания и креплений в систему заказчика)

Документация

Краткое описание (1.8 Мб)
