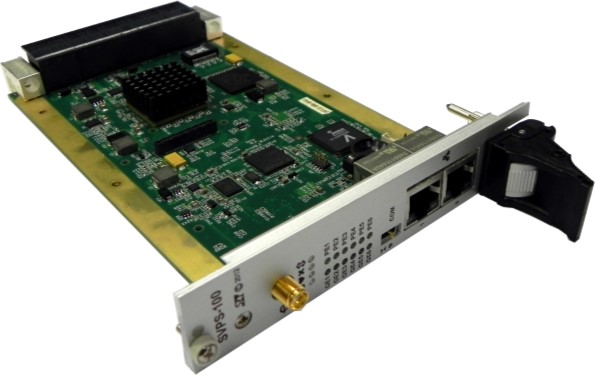

Модуль SVPS-100

Интерфейсы

Передняя панель:
  • 2 × SMA : вход AUX_CLK
  • 2 × Gigabit Ethernet 1000BASE-T RJ45
  • USB-UART (mini-USB)
Разъём VPX P0 (Служебные интерфейсы):
  • REF_CLK
  • AUX_CLK
Разъём VPX P1 (Межмодульные интерфейсы):
  • RS-232
  • 4 × PCI Express x4/x2/x1
Разъём VPX P2 (Межмодульные интерфейсы):
  • 2 × PCI Express x4/x2/x1
  • 6 × Gigabit Ethernet 1000BASE-BX
  • 2 × Gigabit Ethernet или 1 × Gigabit Ethernet 1000BASE-T
Разъёмы на плате модуля:
  • Submodule Interfaces

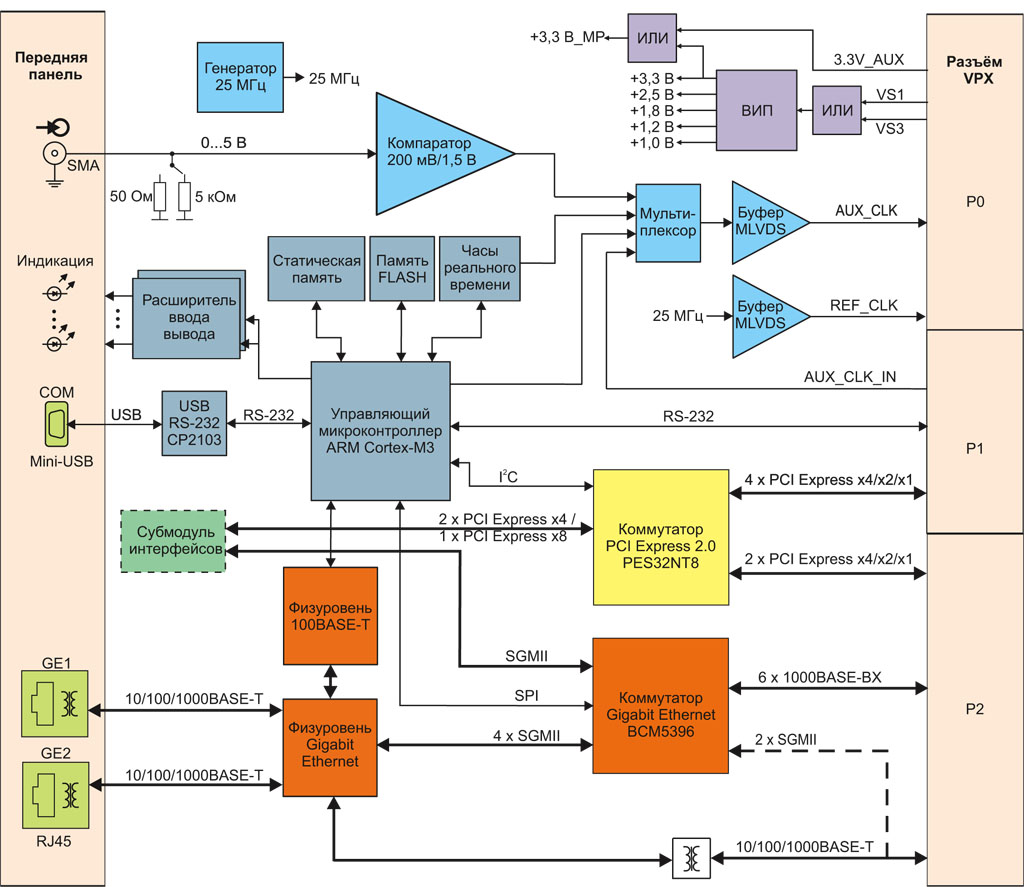

Технические характеристики

Коммутатор Gigabit Ethernet

  • Неблокируемая архитектура
  • 6 × 1000BASE-BX для соединения с модулями VPX
  • 2 × 10/100/1000BASE-T на разъёмы 8P8C (RJ45) передней панели
  • 1 × Gigabit Ethernet (SGMII) для соединения с субмодулем интерфейсов
  • 1 × 10/100/1000BASE-T или 2 × Gigabit Ethernet (SGMII) для соединения с тыльным модулем ввода/вывода
  • 2 × PCIe x4/x2/x1 или 1 × PCIe x8/x4/x2/x1 для соединения с субмодулем интерфейсов
  • Светодиодная индикация состояния каналов Gigabit Ethernet на разъёме VPX

Коммутатор PCIe

  • Поддержка PCIe 1.0/2.0
  • 8 независимых адресных доменов, связанных через непрозрачные мосты
  • 2-а встроенный контроллера DMA
  • 6 × PCIe x4 для соединения с модулями VPX
  • 2 × PCIe x4 или 1 × PCIe x8/x4/x2/x1 для соединения с субмодулем интерфейсов
  • Светодиодная индикация состояния соединений PCIe на передней панели

Субмодули

  • Субмодуль SUB-SVPS-100-4 с поддержкой проводного соединения PCIe 2.0 x4 с разъёмом на передней панели
  • Субмодуль SUB-SVPS-100-8 с поддержкой проводного соединения PCIe 2.0 x8 с разъёмом на передней панели
  • Субмодуль SUB-SVPS-100-RS с интерфейсами RS-232/RS-422/RS-485 на базе контроллера на шине PCIe с разъёмом на передней панели
  • Субмодуль SUB-SVPS-100-1G с поддержкой одного модуля SFP с интерфейсом Gigabit Ethernet 1000BASE-X/SGMII

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • IPMI v. 1.5 с поддержкой служебных функций

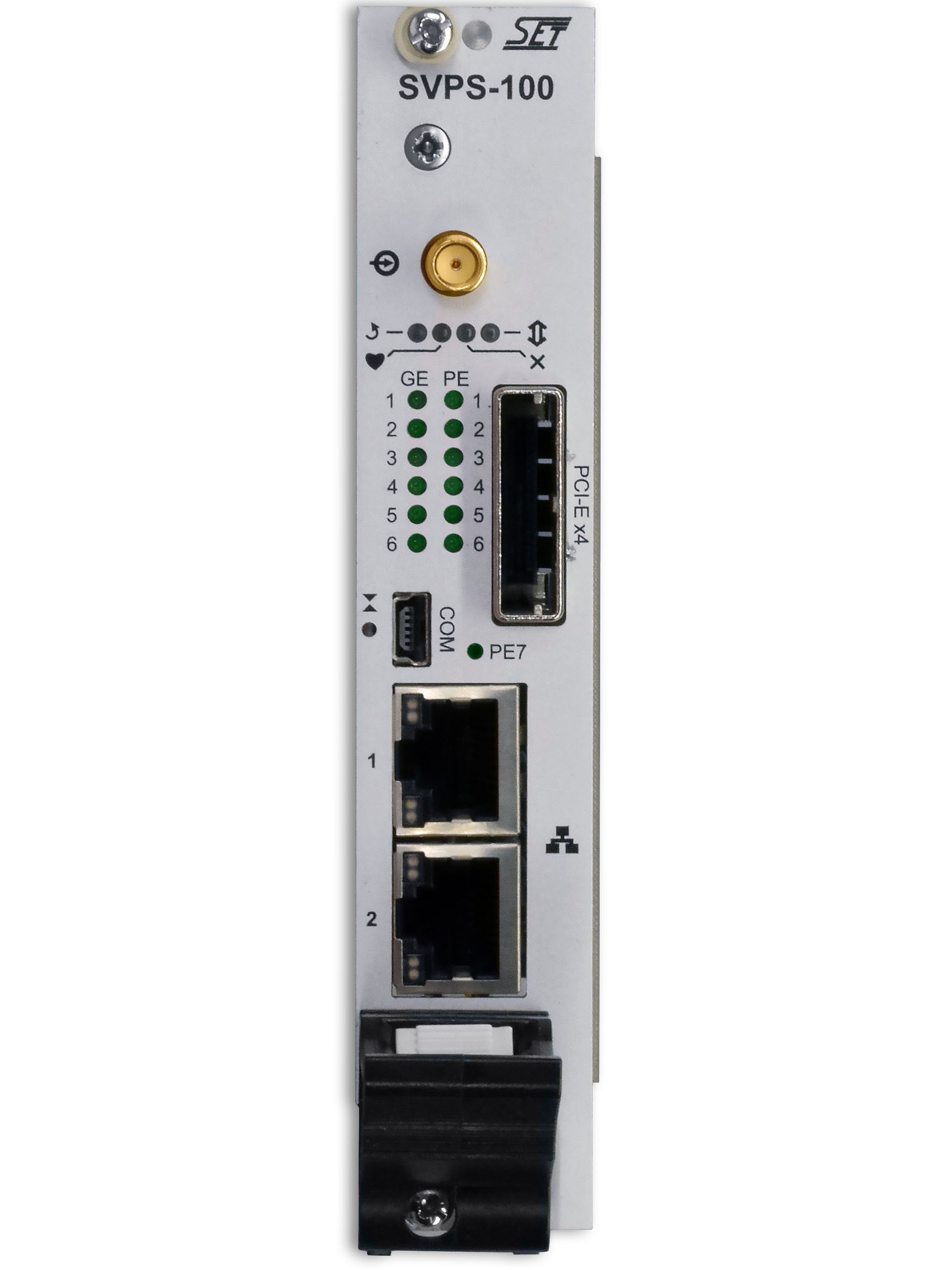

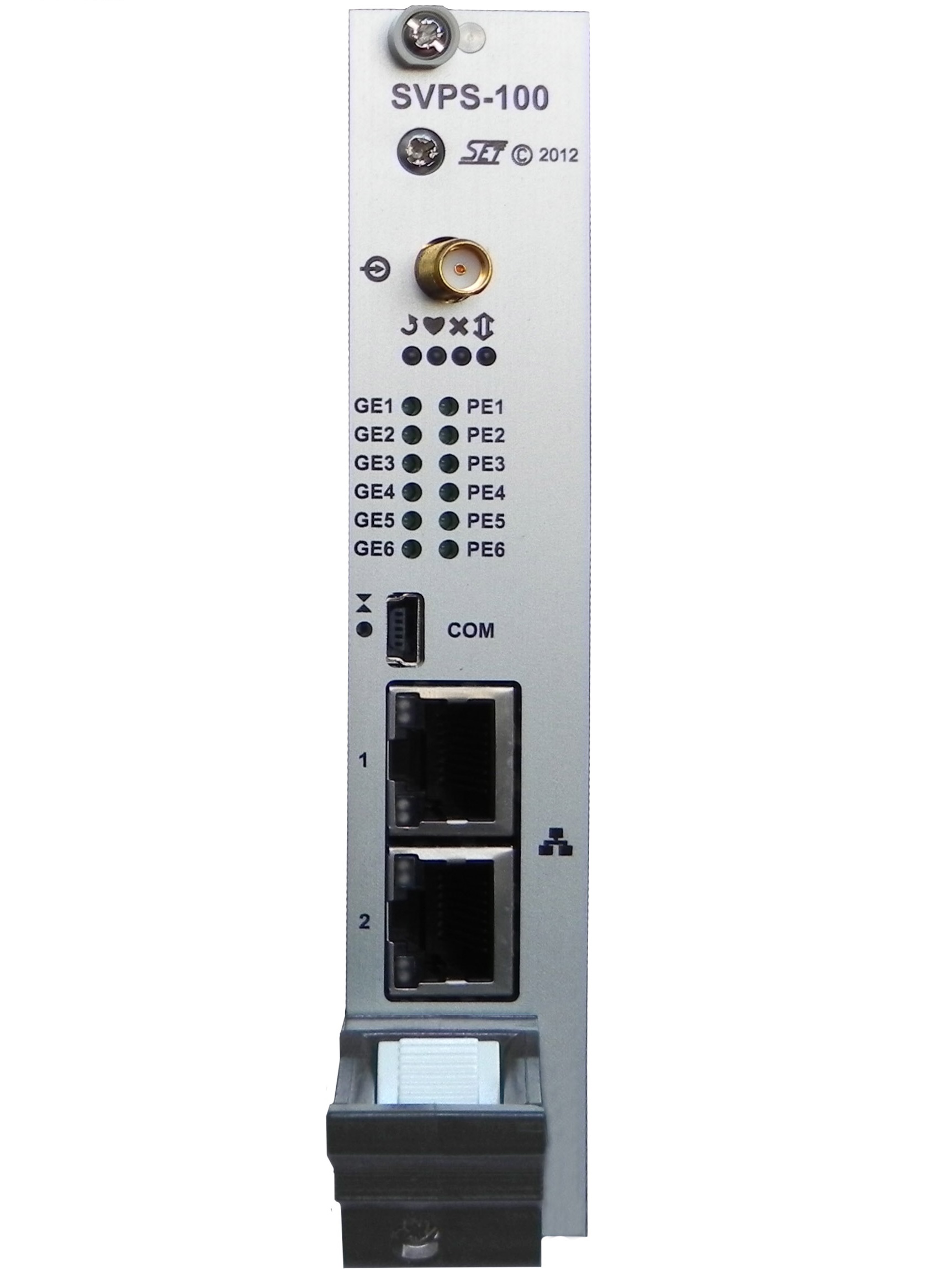

Разъёмы на передней панели

  • 1 × Mini-USB виртуального порта RS-232
  • 2 × 8P8C (RJ45) Gigabit Ethernet 10/100/1000BASE-T
  • 1 × SMA внешнего тактового сигнала
  • Светодиодные индикаторы состояния модуля и каналов Gigabit Ethernet и PCIe

Разъёмы VPX

  • Разъём P0:
    • сигналы тактирования REF_CLK и AUX_CLK;
    • вход сигнала сброса микроконтроллера;
    • управляющая шина I2C.
  • Разъём P1:
    • сигналы тактирования AUX_CLK_I;
    • порт RS-232 (уровень LVCMOS);
    • 4 × PCIe x4/x2/x1.
  • Разъём P2:
    • 2 × PCIe x4/x2/x1;
    • 6 × 1000BASE-BX Gigabit Ethernet;
    • 1 × 10/100/1000BASE-T Gigabit Ethernet.

Система мониторинга и управления

  • Микроконтроллер ARM Cortex-M3
  • Управление коммутатором Gigabit Ethernet
  • Управление коммутаторами PCIe
  • Связь с пользователем по виртуальному COM-порту через разъём Mini-USB на передней панели, либо с тыльного модуля ввода/вывода
  • Светодиодная индикация текущего состояния модуля на передней панели

Система управления тактовыми сигналами

  • REF_CLK: вывод M-LVDS частотой 25 МГц
  • AUX_CLK: выход M-LVDS, источник:
    • разъём SMA на передней панели:
      • положительная полярность;
      • амплитуда 5 В, не более;
      • частота 100 МГц, не более;
      • входное сопротивление 50 Ом/5 кОм;
      • пород срабатывания компаратора: 200 мВ / 1,5В.
    • модуль тыльного ввода/вывода;
    • часы реального времени.

Энергопотребление

  • Потребляемая мощность системного коммутатора: 25 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В ±10 % (VS1/VS2): до 2,1 А (25 Вт);
    • +5 В ±10 % (VS3): до 5 А (25 Вт);
    • +3,3 В ±10 % (3.3V_AUX): до 2 А (6,6 Вт).
  • Автоматический выбор питающего напряжения +5 или +12 В (выбирается максимальное)
  • Питание системы мониторинга и управления от источника +3,3 В_AUX или от вторичного источника +3,3 В шин +5 или +12 В
  • Защита от перенапряжения и по току

Условия эксплуатации

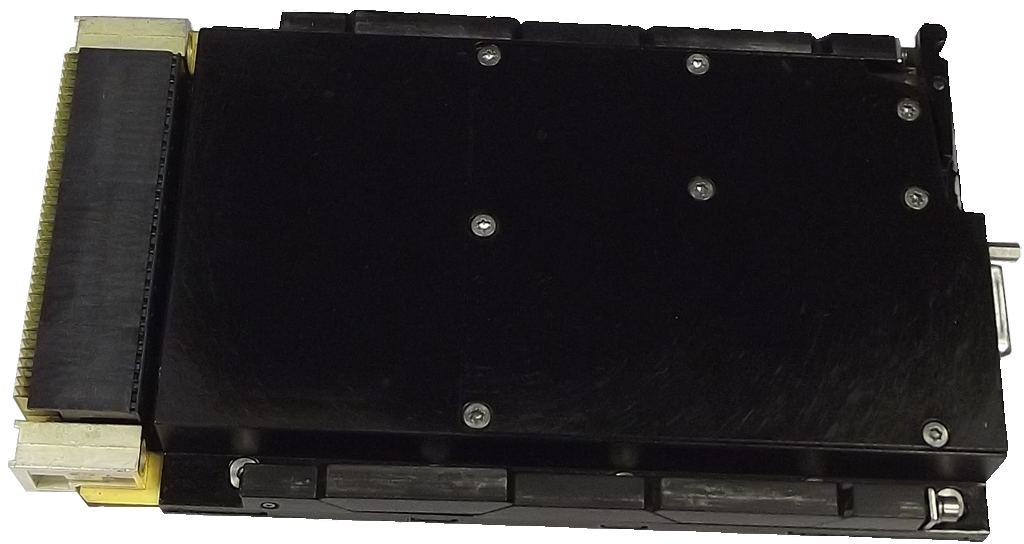

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −50...+85 °С
  • Влажность: 95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Размеры: 160 × 100 × 25,06 мм
