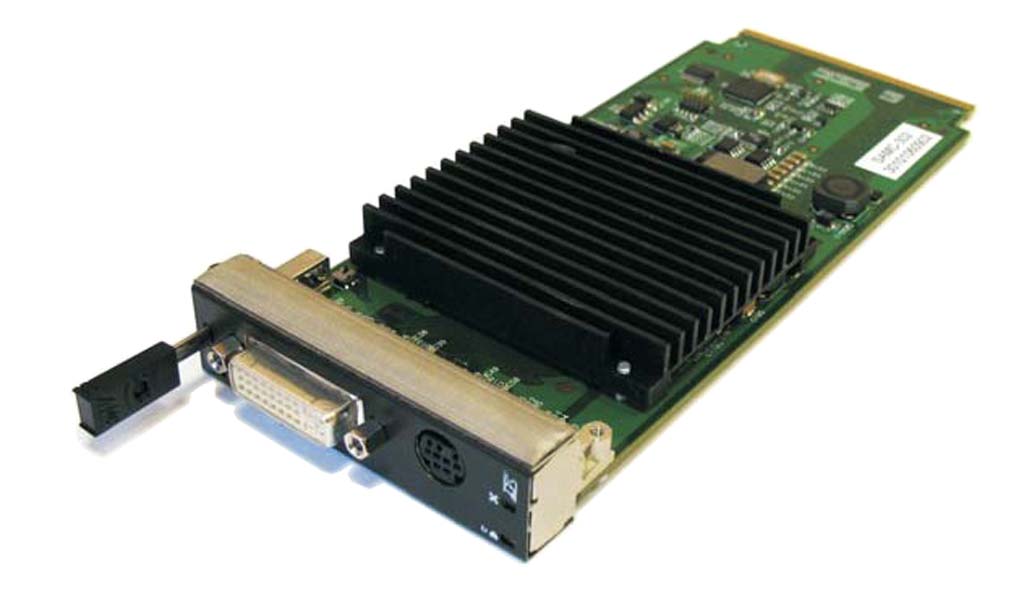

Модуль SAMC-302

Интерфейсы

Разъём AMC (P0):
  • IPMB-L
Разъём AMC (P1):
  • PCI Express 2.0 x1

Технические характеристики

Графический процессор

  • Технология производства 65 нм
  • Унифицированная архитектура с массивом общих процессоров для потоковой обработки вершин и пикселей, а также других видов данных
  • Аппаратная поддержка DirectX 10.1, Shader Model 4.1, OpenGL 2.1
  • Поддержка Stream Output для неграфических вычислений GPGPU
  • 64-битная шина памяти, два независимых контроллера шириной по 32 бита каждый
  • Частота ядра — 600 МГц
  • Частота ALU (шейдерный домен) — 900 МГц
  • 32 скалярных ALU с плавающей точкой (целочисленные и плавающие форматы), поддержка FP32 точности в рамках стандарта IEEE 754
  • Видеоядро ChromotionHD 2.0 для аппаратного ускорения воспроизведения Blu-ray/HD-DVD, а также видеопотоков в следующих форматах: MPEG-2 HD, H.264/AVC, VC-1, WMV9-HD
  • Два независимых RAMDAC на 400 МГц, два Dual Link DVI порта
  • Поддерживаемые разрешения:
    • DVI — до 2560 × 1600 @60 Гц;
    • VGA — до 2048 × 1536 @75 Гц.

Видеопамять

  • 128 Мбайт памяти GDDR3 типа, частота работы до 1400 МГц (2 × 700 МГц)
  • Пропускная способность до 11,2 Гбит/с
  • Возможность расширения видеопамяти до 640 Мбайт за счет системной RAM

Разъёмы на передней панели

  • Разъём DVI-I с возможностью подключения монитора с DVI или VGA интерфейсом (VGA интерфейс поддерживается при использовании переходника DVIVGA)
  • Индикаторы подсистемы IPMI

Соответствие стандартам

  • PICMG AMC.0 R2.0 Advanced Mezzanine Card Base Specification
  • PICMG AMC.1 R2.0 PCIe on AdvancedMC
  • Поддержка IPMI v. 1.5

Поддержка ОС

  • Поддерживаются 32-х и 64-х разрядные версии следующих ОС:
    • Microsoft Windows XP, Windows XP Embedded, Windows 7, Windows Embedded Standard 7;
    • Linux. (Поддержка других ОС уточняется отдельно)

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьёзных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъёме AMC для управления и мониторинга (IPMB-L)
  • Сторожевой таймер
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля
  • Поддержка «горячей замены» (Hot Swap)

Разъём «AMC Edge Connector»

  • 1 × PCIe 2.0 x1 (порт 4)
  • Линия питания +12 В (Payload power)
  • Линия питания IPMI +3,3 В (Management power)
  • Линия IPMB-L подсистемы IPMI

Энергопотребление

  • Потребляемая мощность графического модуля до 27 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (Payload Power): до 2,2 А (26,4 Вт);
    • +3,3 В (Management Power): до 0,08 А (0,3 Вт).

Условия эксплуатации

  • Диапазон рабочих температур: коммерческий (0...+50 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 5–90 % без конденсата

Размеры

  • Форм-фактор: AMC Single Mid-Size/Full-Size
  • Размеры модуля форм-фактора Mid-Size: 181,5 × 73,5 × 18,96 мм
  • Размеры модуля форм-фактора Full-Size: 181,5 × 73,5 × 28,95 мм
