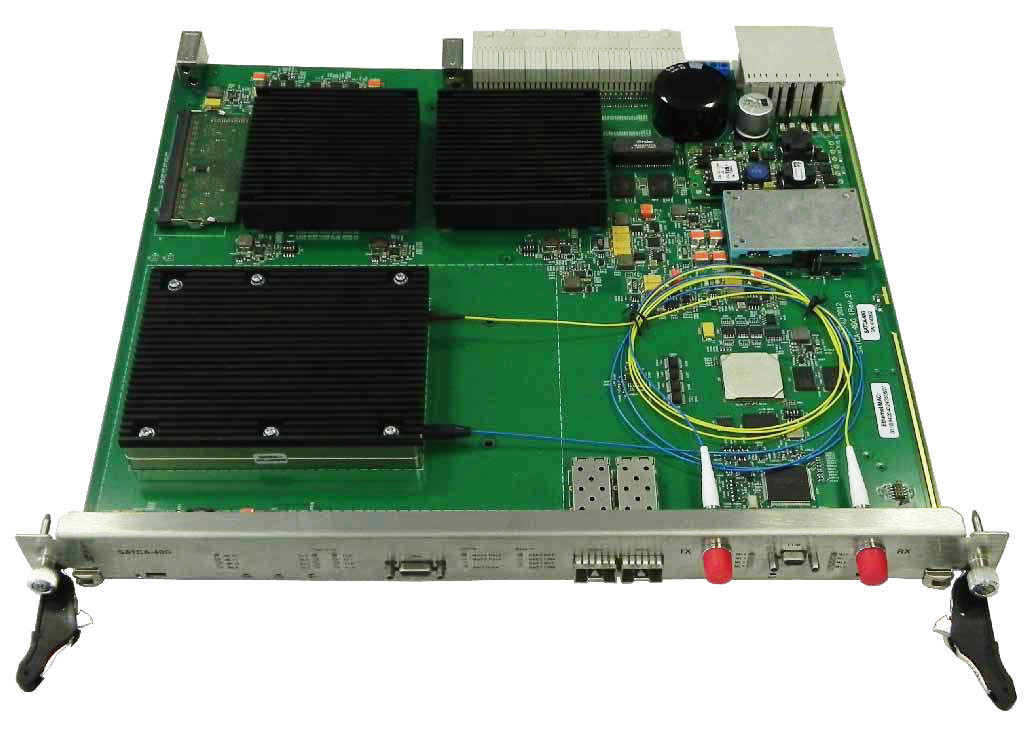

Модуль SATCA-40G

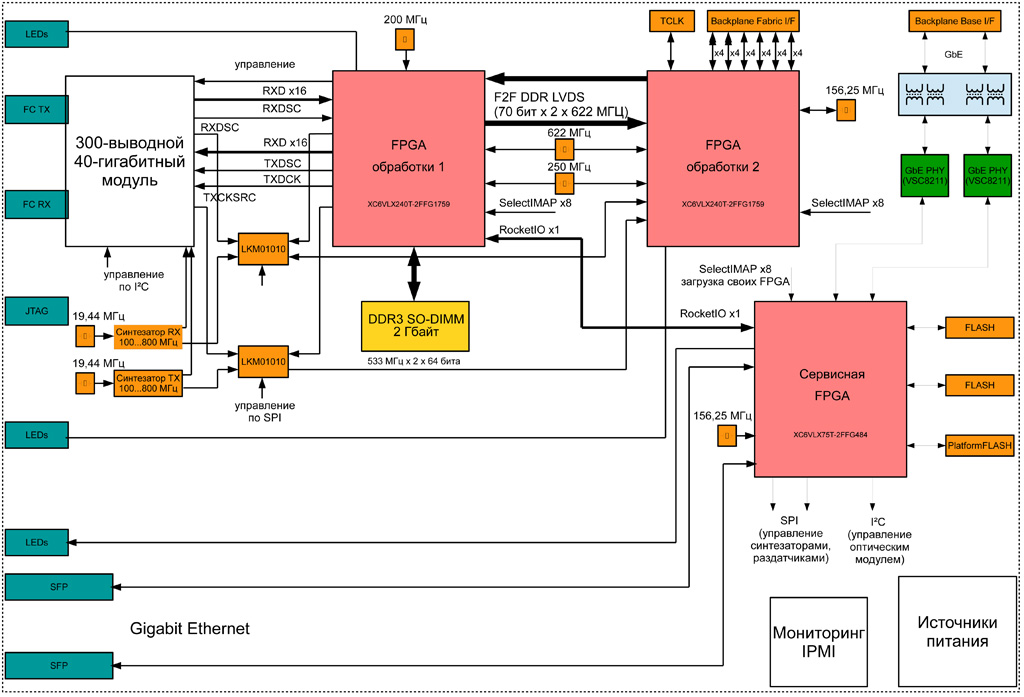

Технические характеристики

Оптический интерфейс

  • Число дуплексных волоконно-оптических каналов: 1
  • Оптические разъёмы типа: FC
  • Типовая скорость: 39,812–42,836 Гбит/с
  • Номинальная длина волны: 1550 нм
  • Дальность связи с одномодовым оптическим волокном 9/125 мкм: до 2 км
  • Режимы синхронизации: линейный, свободной генерации

FPGA

  • Две FPGA обработки Xilinx Virtex-6:
    • серия LXT-240;
    • возможность установки FPGA более высокой степени интеграции (VLX365T, VSX475T, VLX550T);
    • 241 тысяча логических ячеек;
    • до 3650 кбит распределенной памяти при использовании логических ячеек;
    • 14976 кбит памяти типа BlockRAM;
    • 12 преобразователей тактовых сигналов (MMCM);
    • 24 высокоскоростных приёмопере\-датчиков скоростью до 5 Гбит/с.
  • Сервисная FPGA Xilinx Virtex-6:
    • серия LXT-75;
    • 74 тысячи логических ячеек;
    • до 1045 кбит распределенной памяти при использовании логических ячеек;
    • 5616 кбит памяти типа BlockRAM (156 блоков по 36 кбит каждый);
    • 6 преобразователей тактовых сигналов (MMCM);
    • 8 приемопередатчиков со скоростью до 5 Гбит/с.

Память

  • 204-контактный разъём SO-DIMM для модулей памяти с небуферизованным физическим интерфейсом
  • Разрядность интерфейса: 64 бит
  • Максимальная скорость передачи данных: до 68224 Мбит/с
  • Модуль памяти объёмом: 2 Гбайт

Память EEPROM

  • Интерфейс SPI
  • Объём 256 кбит

Интерфейс Base

  • Два канала Gigabit Ethernet
  • Скорость передачи: до 1 Гбит/с на канал

Интерфейс обмена данными между FPGA обработки

  • Построен на базе 70-ти дифференциальных пар при помощи высокоскоростных блоков SerDes
  • Использована технология DDR
  • Тактирование от программируемого генератора частотой 622,08 МГц
  • Скорость передачи информации по 1 дифференциальной паре, номинальная: 1,244 Гбит/с
  • Скорость передачи информации по 1 с, максимальная: 1,4 Гбит/с
  • Скорость передачи данных в одном направлении, номинальная: 87,08 Гбит/с
  • Скорость передачи данных в одном направлении, максимальная: 98 Гбит/с

Интерфейс Gigabit Ethernet

  • Два разъёма SFP на передней панели
  • Скорость передачи информации: до 1 Гбит/с

Интерфейс Fabric

  • Использованы блоки GTX FPGA обработки 2
  • Скорость передачи информации: до 3,125 Гбит/с на 1 дифференциальную пару
  • Организация интерфейса: 6 групп (каналов) по 4 дифференциальной паре
  • Информационная скорость передачи данных: до 10 Гбит/с на канал
  • Возможность организации протокольных уровней Aurora или XAUI

Интерфейс загрузки FPGA обработки SelectMAP

  • Разрядность интерфейса: 16 бит
  • Частота тактового сигнала: 50 МГц
  • Время загрузки FPGA обработки: 1 с

Соответствие стандартам

  • PICMG 3.0 (Rev 3.0) AdvancedTCA Base Specification

Platform Flash память

  • Объём памяти 16 Мбит
  • Разрядность интерфейса: 16 бит
  • Частота тактового сигнала: 50 МГц
  • Время загрузки сервисной FPGA из Platform Flash: менее 100 мс

Flash-память

  • Объём памяти 2 × 32 Мбит
  • Разрядность интерфейса: 16 бит
  • Частота тактового сигнала: 50 МГц
  • Время записи конфигурационного файла FPGA обработки во Flash-память: менее 10 мин

Память JTAG

  • Инициализация FPGA интерфейса, FPGA обработки
  • Загрузка конфигурационного файла FPGA интерфейса в Platform Flash

Подсистема мониторинга IPMI

  • Микроконтроллер HD64F2167
  • Контроль первичного и вторичных напряжений питания
  • Контроль токов первичного и вторичных напряжений
  • Термоконтроль сервисной FPGA, FPGA обработки 1 и 2
  • Передача данных мониторинга Shelf-менеджеру крейта

Энергопотребление

  • Потребляемая мощность процессорного модуля: до 181 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +48 В: до 3,75 А (180 Вт);
    • +3,3 В (+3,3V_AUX): до 0,08 А (0,3 Вт).

Условия эксплуатации

  • Диапазон рабочих температур: коммерческий (0...+50 °С)
  • Температура хранения: −20...+50 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: AdvancedTCA
  • Размеры: 351 × 300 × 31 мм
