Модуль SVP-524 (ревизия 3.0)

Технические характеристики

Процессор

  • Система на кристалле Intel Core i7 2715QE, архитектура Sandy Bridge, 32 нм:
    • тактовая частота: 2,1 ГГц;
    • количество ядер: 4;
    • кэш:
      • 32/32 Кбайт (инструкции/данные), на каждое ядро;
      • 256 Кбайт MLC на каждое ядро;
      • 6 Мбайт LLC на каждое ядро.
    • возможность обработки до 8 потоков данных одновременно;
    • встроенный контроллер памяти DDR3;
    • встроенное графическое ядро Intel HD3000;
    • интерфейс Intel DMI 2.0 x4 для взаимодействия с PCH QM67;
    • контроллер шины PCIe 2.0;
    • поддержка технологий и наборов инструкций:
      • Intel SSE, SSE2, SSE3, SSE4.1, SSE4.2;
      • Intel HT;
      • Intel AVX;
      • Intel VT-d, VT-x;
      • Intel EM64T;
      • Intel XD-Bit.
  • Поддержка функций Intel vPro

Память

  • Распаиваемая память DDR3-1600 c поддержкой ECC, общим объёмом до 16 Гбайт
  • Встроенных SSD объёмом до 128 Гбайт, работающий по интерфейсу SATA 6 Гбит/с
  • Системный BIOS: 2 × 8 Мбайт (основной и резервный)

Графика

  • Графическое ядро Intel HD3000:
    • частота ГП: 650 МГц;
    • 12 графических исполнительных блоков (EU);
    • поддержка DirectX 10.1, OpenGL 3.0;
    • поддержка стандарта HDMI 1.4a, DisplayPort 1.1a;
    • технология Intel QuickSync (аппаратное ускорение декодирования видео).

Набор системной логики

  • Intel Platform Controller Hub PCH QM67:
    • 4 × PCIe 2.0 x1;
    • 2 × SATA 6 Гбит/с, поддержка RAID 0/1;
    • 4 × USB 2.0;
    • 3 графических интерфейса DisplayPort (DP++);
    • аудио интерфейс Intel HD  Audio.
  • Поддержка функций Intel vPro

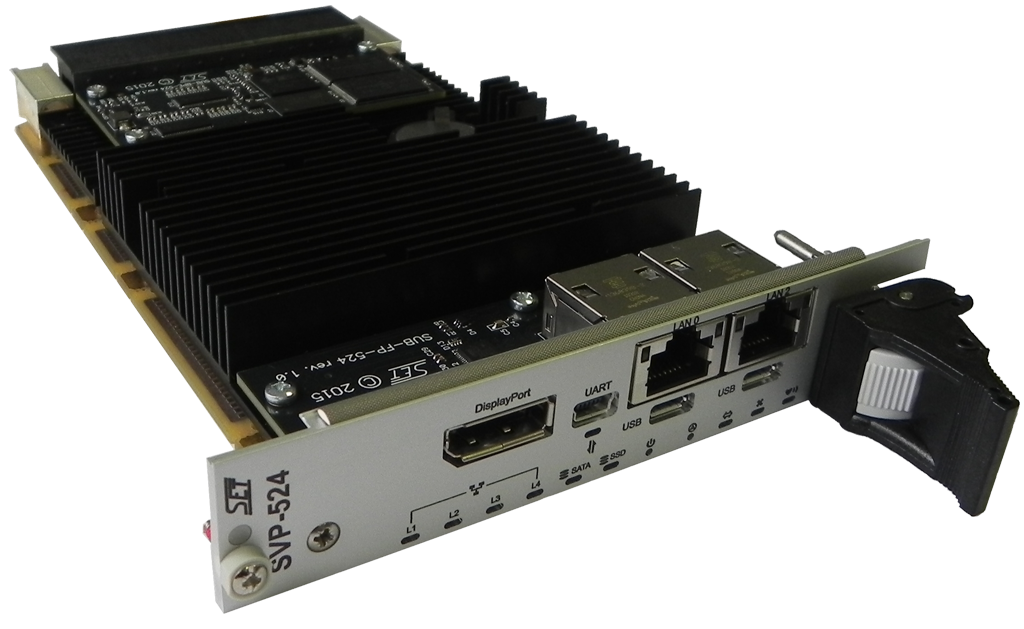

Разъёмы на передней панели (опционально)

  • 1 × DisplayPort
  • 1 × Gigabit Ethernet
  • 1 × Gigabit Ethernet (vPro)
  • 2 × USB 2.0
  • 1 × USB-UART

Интерфейсные контроллеры

  • Контроллер Ethernet Intel i350:
    • 1 × Gigabit Ethernet на переднюю панель/разъём VPX P2 (переключаемый);
    • 2 × Gigabit Ethernet на разъём VPX P2 (системный интерфейс);
    • 1 × Gigabit Ethernet на разъём VPX P2.
  • Контроллер LPC-UART:
    • 1 × UART 2 pin на разъём VPX P2 ;
    • 1 × UART 2 pin на переднюю панель (разъём Mini-USB на передней панели).

Соответствие стандартам

  • ANSI/VITA 46.0 VPX Base Standard
  • ANSI/VITA 48.2 Mech Std for Conduction Cooling VPX
  • ANSI/VITA 65 OpenVPX
  • IPMI v1.5 с поддержкой служебных функций

Поддержка OS

  • Microsoft Windows XP, Windows XP Embedded, Windows 7, Windows Embedded Standard 7, Windows 8.1
  • Linux
  • QNX Neutrino RTOS 6.5.0/6.6.0 и ЗОСРВ «Нейтрино» (Поддержка других ОС уточняется отдельно)

Разъём VPX

  • 2 × SerDes Gigabit Ethernet (разъём VPX P2)
  • 1 × Gigabit Ethernet (SGMII) (разъём VPX P2)
  • 2 × SATA 6 Гбит/с (разъём VPX P2)
  • 2 × PCIe 2.0 x4/SRIO 2.0 x4 (разъёмы VPX P1)
  • 4 × PCIe 2.0 x1 (разъём VPX P1)
  • 4 × USB 2.0 (разъём VPX P2)
  • 2 × DisplayPort (разъём VPX P2)
  • НD Audio (разъём VPX P2)
  • Шина LPC (разъём VPX P2)
  • 1 × UART 2 pin (разъём VPX P2)

Энергопотребление

  • Потребляемая мощность процессорного модуля: не более 64 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1): до 5 A (60 Вт);
    • +3,3 В_AUX (VS3): до 1 A (3,3 Вт).

Условия эксплуатации

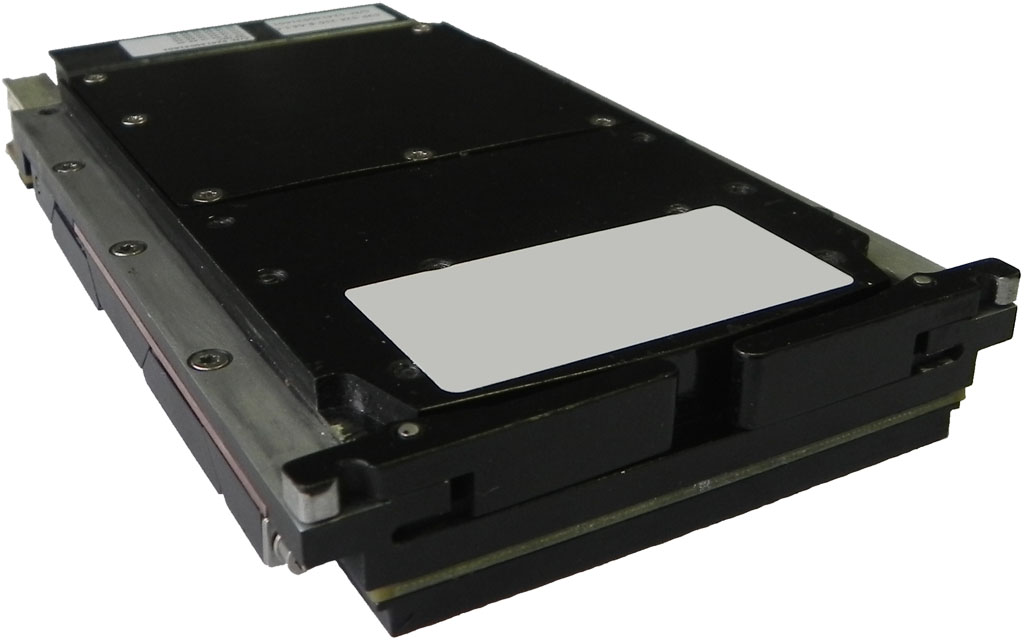

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: 0...+50°С или −40...+70°С
  • Температура хранения: −45...+85°С
  • Влажность: 95% без конденсата
  • Одиночный удар: 40g (20 мс)
  • Вибрация: 3g (5–2000 Гц) или 5g (20–2000 Гц)

Размеры

  • Форм-фактор: VPX 3U в слот 1"
  • Ширина: 5HP
  • Размеры: 160 × 100 × 25,06 мм

Конфигуратор

SVP524
–C
?
–R
?
–DS
?
–T
?
–CL
?
