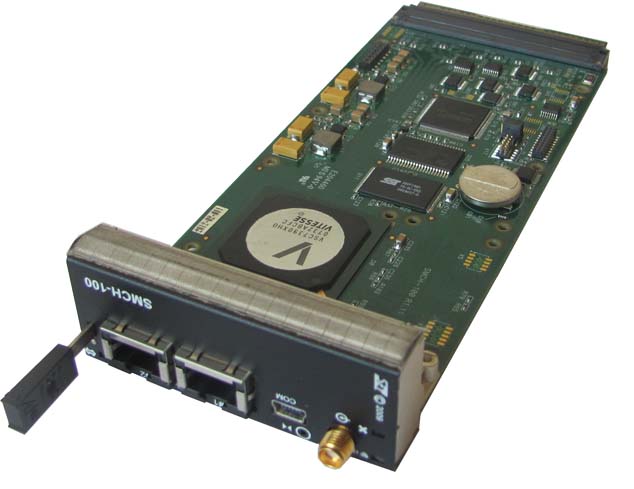

Модуль SMCH-100

Технические характеристики

Неблокируемый коммутатор Gigabit Ethernet

  • Размер буфера 500 кбайт на чипе
  • 8192 MAC-адреса и 4096 VLAN, поддерживающих стандарт IEEE 802.1Q
  • 8192 групп IP c многоадресной поддержкой
  • Поддержка Jumbo-frames размером до 10 кбайт
  • Поддержка до 24 транков (до 16 портов в одном транке)
  • Поддержка протоколов: RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)
  • Поддержка IGMP
  • Программируемый многослойный классификатор с четырьмя QoS классами на порт
  • Строгий приоритет или весовая round-robin переадресация с выделением гарантированной полосы пропускания
  • Класс трафика присваивается на основании порта, IEEE 802.1p тега или DSCP поля
  • DSCP (IPv4 и IPv6) и поддержка IEEE 802.1p, DSCP ремаркировка пакетов для IPv4 и IPv6
  • Полнодуплексный контроль потока (IEEE 802.3x)
  • Контроль скорости передачи входного/выходного потока на каждом порту с шагом 128 кбит/с
  • Поддержка объединения каналов на основе информации уровней 2–4 (IEEE 802.3ad)
  • Поддержка контроля доступа на основе портов (IEEE 802.1X)
  • Поддержка VLAN Q-in-Q (VLAN stacking)
  • Исходный IP-фильтр для каждого порта с целью блокирования нежелательного доступа, DHCP фильтрации на каждом основном порте, несколько ARP-фильтров
  • Отслеживание (extensive snooping): BPDU, ARP, IPMC, IGMP, TCP/UDP
  • Контроль шторма: multicast, unicast, ICMP и ARP, BPDU
  • Поддержка зеркалирования портов (Port mirroring)

Разъёмы на передней панели

  • Два разъёма RJ45, связанные с коммутатором на борту Gigabit Ethernet
  • Разъём Mini-USB виртуального порта RS-232
  • Кнопка системной перезагрузки
  • Разъём SMA для подачи опционального внешнего источника тактовой синхронизации

Соответствие стандартам

  • PICMG AMC.0 R2.0 Advanced Mezzanine Card Base Specification
  • PICMG AMC.2 R1.0 Ethernet Advanced Mezzanine Card Specification
  • PICMG 3.0 Rev 3.0 AdvancedTCA Base Specification
  • Поддержка IPMI v1.5

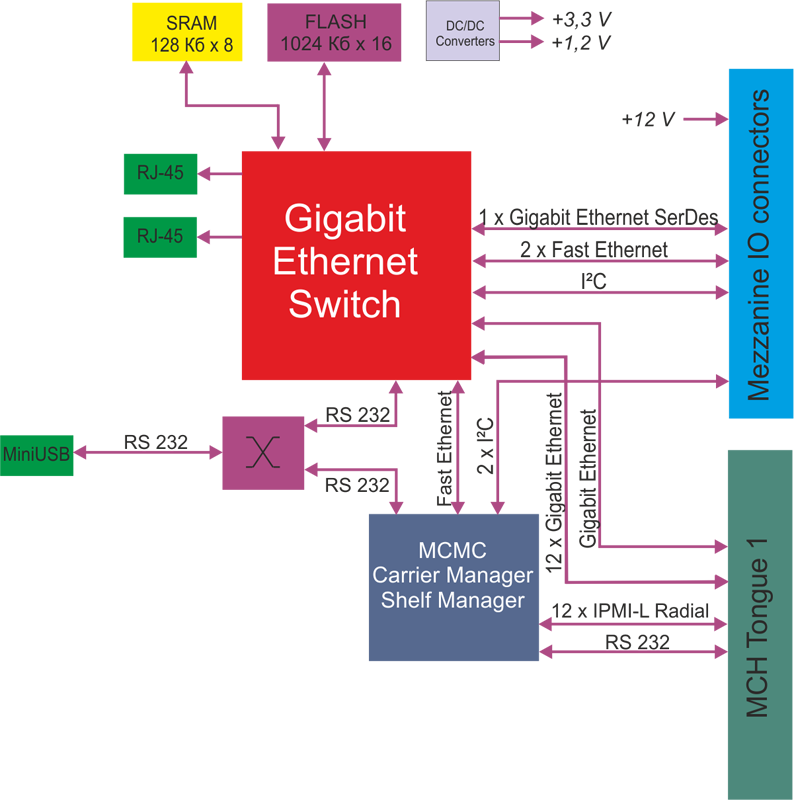

Встроенные устройства

  • Неблокируемый коммутатор Gigabit Ethernet Switch с внешней памятью SRAM/Flash
  • MCMC контроллер с внешней памятью SRAM/Flash
  • MCMC контроллер LAN
  • Часы реального времени с батарейкой
  • Два сторожевых таймера (Watchdog timers)
  • Конвертирование интерфейса RS-232 в USB
  • Переключатель канала RS-232

Основные преимущества MMCM и Carrier/Shelf Manager

  • IPMI v1.5 совместимый контроль и мониторинг системы
  • Управление системой IPMI через Web-интерфейс и/или RS-232
  • Система мониторинга температуры и напряжений
  • Поддержка интерфейса RMCP
  • Режим резервирования системного коммутатора
  • Резервный модули питания дополнительных модулей, которые не могут получать питание от первичных модулей питания из-за ограничения мощности
  • Поддержка протокола обновления прошивки HPM.1
  • Двойная Flash для отказа и отката микрокода IPMI и Gigibit Ethernet
  • Часы реального времени для установки временных меток в журнале системных событий (System Event Log)
  • Сторожевой таймер (Watchdog timer)
  • Поддержка фильтрации отправляемых событий (Platform Event Filtering) на внешние устройства
  • Отправка Traps основанных на сигналах предупреждения
  • Автономный режим работы для не MicroTCA систем

Энергопотребление

  • Потребляемая мощность системного коммутатора не более 24 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В: до 2 А (24 Вт);
    • +3,3 В: до 0,08 А (0,3 Вт).

Условия эксплуатации

  • Диапазон рабочих температур: коммерческий (0...+50 °С)
  • Температура хранения: −40...+70 °С

Размеры

  • Форм-фактор: AMC Single Width/Full Height
  • Размеры: 181,5 × 73 × 28,9 мм
