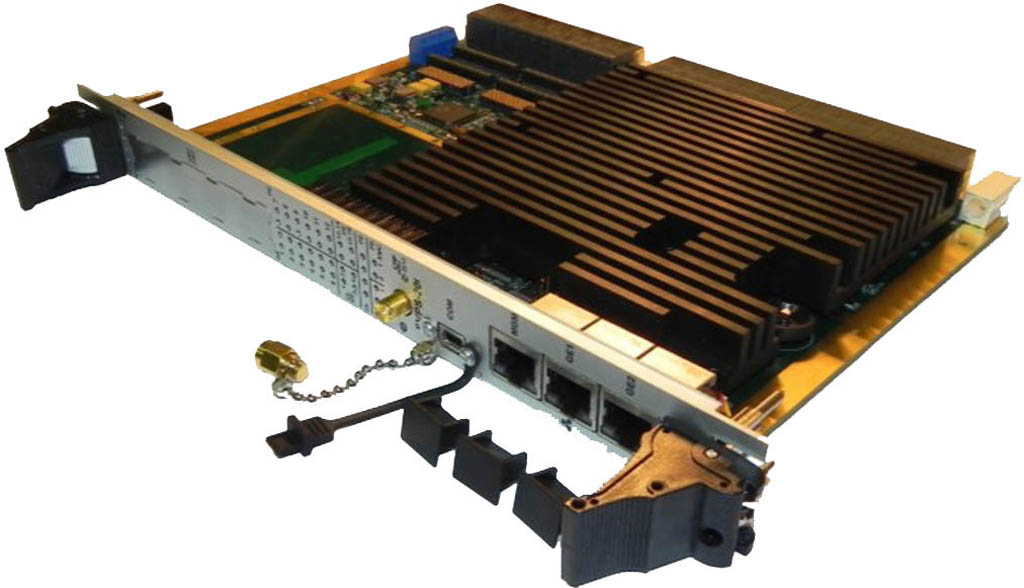

Основные характеристики

• Модуль форм-фактора VPX 6U, соответствующий стандартам: ANSI/VITA 46.0-2013 (воздушное охлаждение) и ANSI/VITA 65-2010 (R2012)
• Профиль модуля: MOD6-SWH-20F19U-12.4.1, поддержка до 16-ти модулей VPX 6U
• Коммутация межмодульных интерфейсов PCIe 3.0: 16 × PCIe x4 или 10 × PCIe x8 (зависит от используемой объъединительной платы)
• Коммутатор PCIe 3.0 c поддержкой до 4-х изолированных доменов
• Возможность объединения 4-х PCIe x4 в PCIe x16 для соединения 2-х системных коммутаторов между собой
• Генерация системного тактового сигнала REF_CLK (25 МГц) и трансляция его по линиям объединительной платы
• Приём тактового сигнала AUX_CLK от внешнего источника и трансляция его по линиям объединительной платы
• Светодиодная индикация рабочих режимов модуля и состояний внешних соединений Gigabit Ethernet и PCIe
• Поддержка модуля PMC с интерфейсом PCI/PCI-X 32/64 бита 33/66/100/133 МГц, сигналы разъёма PMC J14 выведены на модуль тыльного ввода/вывода
• Возможность использования совместно с модулем тыльного ввода/вывода SVR-108, добавляющим дополнительные интерфейсы посредством коммутатора Gigabit Ethernet связанного с коммутатором Gigabit Ethernet на модуле SVPS-201
• Мониторинг напряжений, токов и температур на модуле и управление коммутаторами через виртуальный COM-порт (USB-RS-232), расположенный на передней панели
• Возможность использования совместно с модулем SXM-115 с двумя внешними проводными интерфейсами PCIe x4

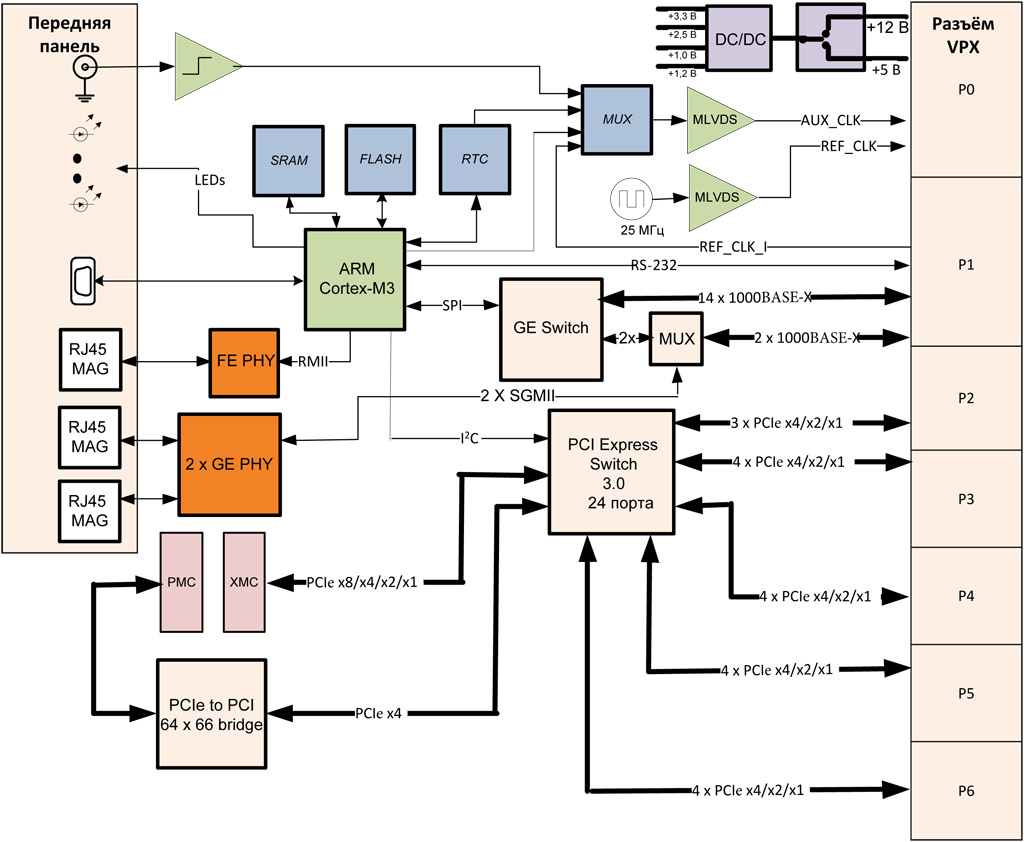

Описание

Особенности

Неблокируемый коммутатор Gigabit Ethernet осуществляет коммутацию до 16 каналов 1000BASE-X модулей VPX, установленных в крейте. Состояние соединений отображается светодиодными индикаторами. Внешние устройства с интерфейсом 10/100/1000BASE-T могут подключаться к разъёмам на передней панели и к разъёму VPX P2. Количество каналов 10/100/1000BASE-T определяется профилем объединительные платы.

Коммутатор PCIe 1.0/2.0/3.0 осуществляет коммутацию до 19 каналов PCIe x4/x2/x1 модулей VPX, установленных в крейте, а также одного канала x8/x4/x2/x1 установленного на плате модуля PMC/XMC. Поддержка шины PCI/PCI-X на модуле PMC обеспечивается мостом PCIe-PCI. Состояние соединений отображается светодиодными индикаторами.

Коммутатор поддерживает до 4-х независимых доменов PCIe (блоков Host-EndPoints). Два домена могут быть связаны между собой через непрозрачные мосты.

Управление коммутаторами и мониторинг температур, напряжений и токов модуля осуществляется системой на базе высокоскоростного микроконтроллера ARM. Связь с микроконтроллером осуществляется через разъём Mini-USB на передней панели по виртуальному интерфейсу RS-232 через USB на передней панели или с разъёма VPX по тому же интерфейсу.

Модуль формирует два тактовых сигнала согласно спецификации VPX: REF_CLK — частотой 25 МГц и AUX_CLK, который может поступать, либо от внешнего источника через разъём на передней или разъём VPX P0, либо от высокостабильного генератора, частотой 1 МГц.

Модуль поддерживает автоматический выбор напряжения питания +5/+12 В, а для питания системы мониторинга и управления использует либо напряжение +3,3 В_AUX, либо формирует это напряжение из 5 В или 12 В.

Области применения

Коммутатор SVPS-201 предназначен для использования в системах с архитектурой OpenVPX 6U в качестве устройства коммутации высокоскоростных каналов Gigabit Ethernet и PCIe, связывающих модули VPX между собой на объединительной плате, а также центрального устройства для мониторинга и управления системой.
