Основные характеристики

• Поддержка модулей QSFP+ для работы в 40 Gigabit Ethernet, 10 Gigabit Ethernet
• Поддержка стандартов QSFP+ SFF-8436, INF-8438i
• До двух полнодуплексных оптических каналов ввода/вывода со скоростью до 40 Гбит/с или до восьми полнодуплексных каналов ввода/вывода со скоростью до 10 Гбит/с
• Два программируемых по I²C кварцевых генератора на частоту от 10 до 810 МГц
• Светодиоды для отображения режимов работы по каждому порту
• Встроенная EEPROM хранения идентификационной информации IPMI
• Форм-фактор FMC одиночной ширины с воздушным охлаждением

Описание

Особенности

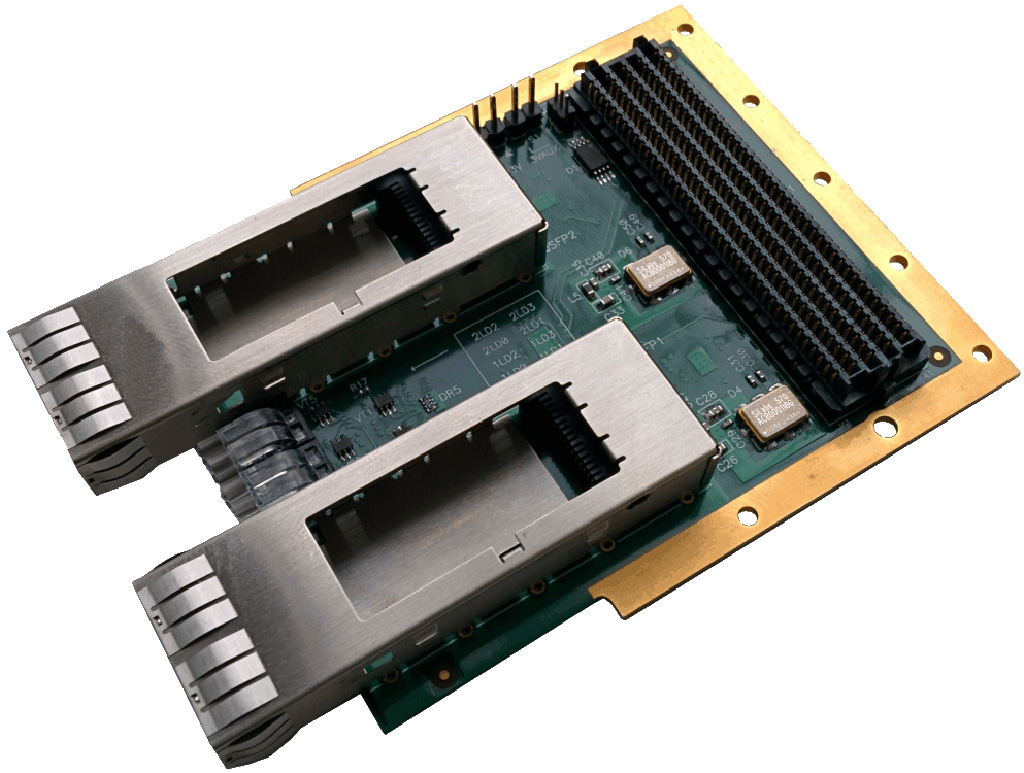

Субмодуль SFM-2F40G выполнен в соответствии со стандартом ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI для организации восьмиканального полнодуплексного последовательного интерфейса со скоростью до 10 Гбит/с, либо двухканального полнодуплексного последовательного интерфейса со скоростью до 40 Гбит/с каждый.

Механический и сигнальный стандарт поддерживаемых модулей QSFP+ соответствует SFF-8436. Линии управления оптическими модулями доступны c несущего модуля посредством линий ввода/вывода стандарта LVCMOS. Все сигналы управления буферизованы, что позволяет использовать модуль на несущих с любым напряжением VADJ. В дополнение к этому реализован интерфейс I²C к каждому QSFP+ модулю посредством линий I²C FMC. Данные сигналы обеспечивают мониторинг текущего состояния оптических приемников и лазеров, включая уровень оптической мощности, температуру и статус синхронизации. Для индикации режимов работы для каждого порта предусмотрены пользовательские светодиоды, расположенные на передней панели. Назначение светодиодов определяется проектом пользователя.

Высокая производительность

Применяемые сменные оптические модули стандарта QSFP+ позволяют обеспечить дальность связи от 100 м до 10 км (в зависимости от одно-/многомодовости и длины волны), поддерживая стандарты IEEE 802.3ba 40GBASE-SR4/LR4, IEEE 802.3ae 10GBASE-LR/LW и OTU1e/2/2e. Тип комплектуемых модулей QSFP+ определяется опциями поставки.

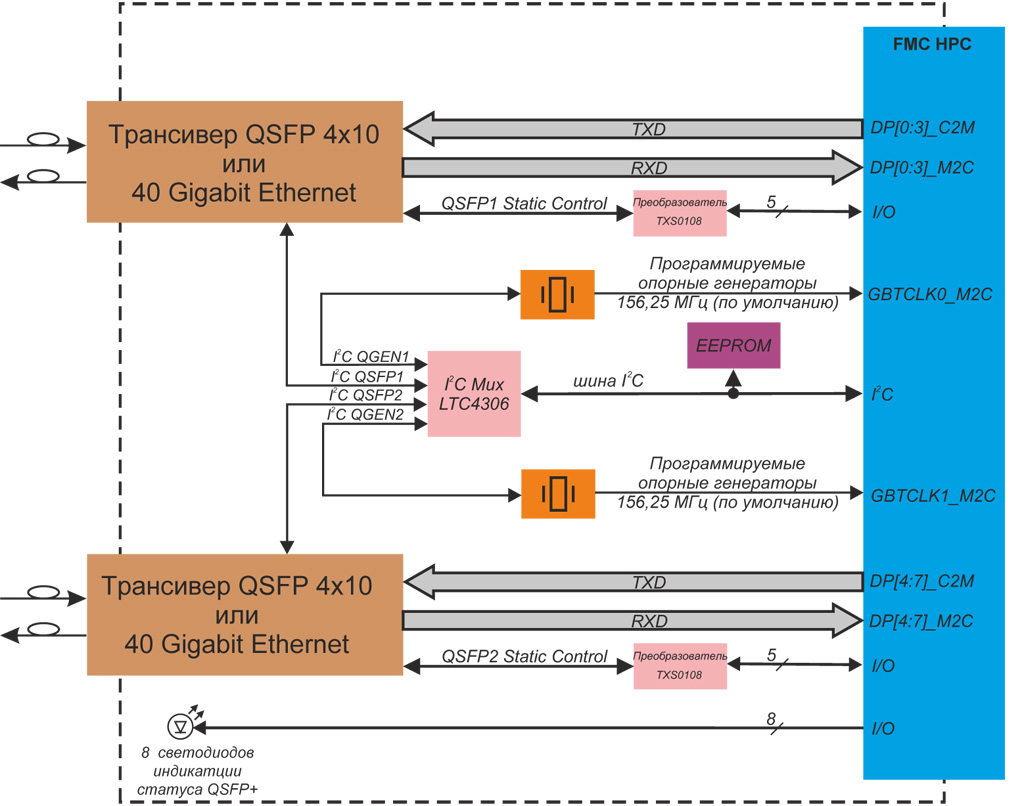

Интерфейс данных с несущим модулем — два последовательных канала (по четыре дуплексные пары со скоростью до 10 Гбит/с). На модуле предусмотрена установка программируемых по I²C кварцевых генераторов на частоту от 10 до 810 МГц. Генераторы предназначены для независимого тактирования четверок мульти-гигабитных приёмопередатчиков несущего модуля.

Области применения

Основное предназначение субмодуля: организация двухканального полнодуплексного интерфейса стандартов: IEEE 802.3ba 40GBASE-SR4/LR4, IEEE 802.3ae 10GBASE-LR/LW и OTU1e/2/2e, во вновь создаваемых и существующих системах для телекоммуникационных, промышленных и военных применений.
