Модуль SFM-RS

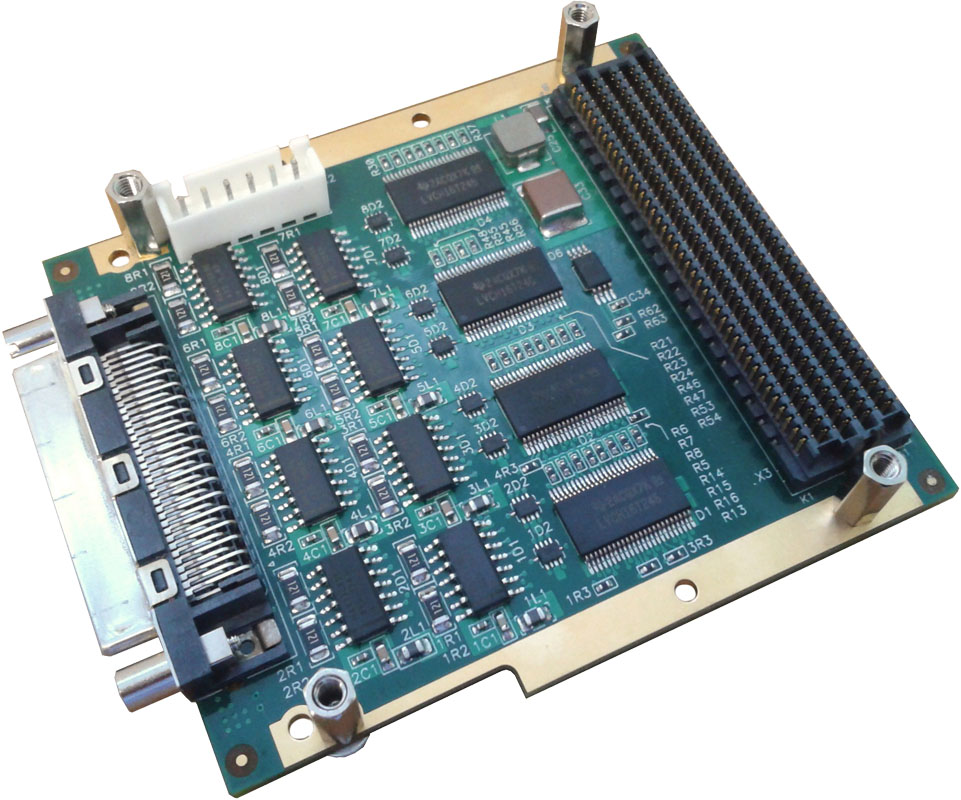

Фотографии модуля

Субмодуль SFM-RS

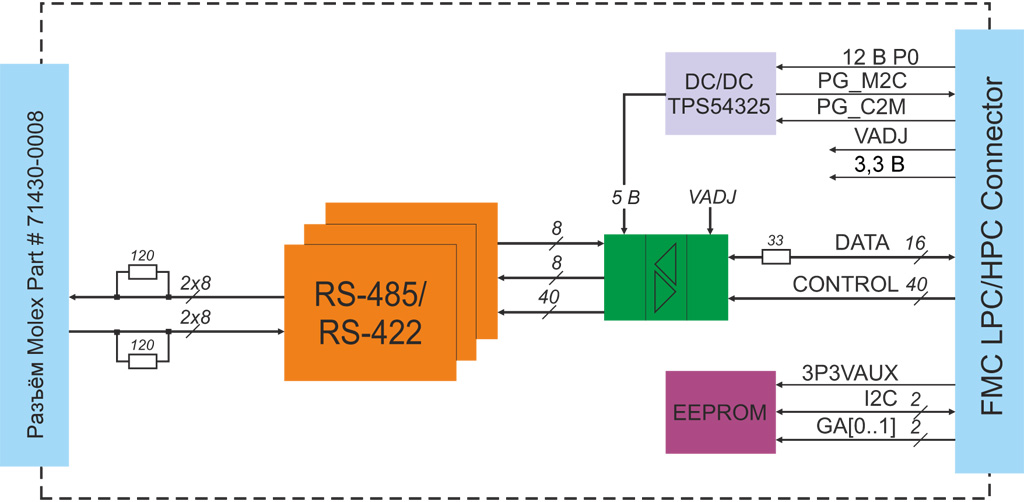

Функциональная блок-схема

Документация

Краткое описание (578.8 Кб)

Основные характеристики

8 дифференциальных приёмопередатчиков цифрового ввода/вывода соответствующих требованиям стандартов EIA RS-485 и RS-422
Гибкая система управления встроенными функциями дифференциальных приёмопередатчиков
Пропускная способность до 16 Мбит/с
Разъём передней панели Molex высокой плотности с винтовой фиксацией
Электростатическая защита до ±15 кВ
Форм-фактор FMC одиночной ширины с воздушным охлаждением или кондуктивным охлаждением

Описание

Особенности

Субмодуль SFM-RS выполнен в соответствии со стандартом ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI.

В качестве дифференциальных приёмопередатчиков цифрового ввода/вывода применяются микросхемы MAX13089E производства фирмы Maxim Int. Данная микросхема отличается повышенной нагрузочной способностью передатчиков, что позволяет объединять в сеть до 256 приёмопередатчиков на шине.

На субмодуле реализована гибкая система управления приёмопередатчиками MAX13089E, поддерживается управление такими функциями, как разрешение выходов передатчика, выбор режима работы полный дуплекс/полудуплекс, независимое управление полярностью приёмника и передатчика, управление скоростью нарастания выходного напряжения.

Все линии управления приёмопередатчиками буферизированны и заведены на разъём FMC.

Дифференциальные приёмопередатчики MAX13089E оснащены цепями защиты от электростатики до ±15 кВ.

Тип разъёма цифрового ввода/вывода 71430-0008 производства фирмы Molex Inc.

Технические характеристики

Дифференциальный приёмопередатчик

Микросхема MAX13089E производства фирмы Maxim:
- число дифференциальных приёмопередатчиков — 8;
- стандарт ввода/вывода EIA RS-485 и RS-422;
- электростатическая защита до ±15 кВ;
- повышенная нагрузочная способность выходов — до 256;
- программный выбор предельной пропускной способности:
  - 250 кбит/с;
  - 500 кбит/с;
  - 16 Мбит/с.
Функция удержания высокого логического уровня на выходе приёмника при коротком замыкании или обрыве
Тип разъёма передней панели 71430-0008 производства фирмы Molex Inc
Значение сопротивления согласующего резистора — 120 Ом

Сервисные функции

I²C EEPROM идентификации субмодуля IPMI объёмом 2 кбит, линии A0, A1 соответствуют GA0, GA1

Соответствие стандартам

ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard
EIA RS-485
EIA RS-422

Интерфейс FMC

Разъём FMC HPC Samtec 400 контактов
Поддержка межмодульной высоты: 8,5/10 мм
Поддержка шины I²C 3,3 В для EEPROM IPMI
Поддержка сигналов присутствия и географической адресации субмодуля
Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

Потребляемая мощность FMC модуля: не более 12 Вт (Согласовывается при заказе)
Распределение потребляемой мощности по линиям питания:
- +12 В (12P0V FMC): до 0,83 А (10 Вт);
- +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
- +2,5 В (VADJ 2,5V): до 0,6 А (1,5 Вт).

Условия эксплуатации

Охлаждение: воздушное или кондуктивное
Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+85 °С)
Температура хранения: −40...+85 °С
Влажность: 10–85 % без конденсата

Размеры

Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
Межмодульная высота: 8,5 или 10 мм
Размеры: 84 × 69 мм
