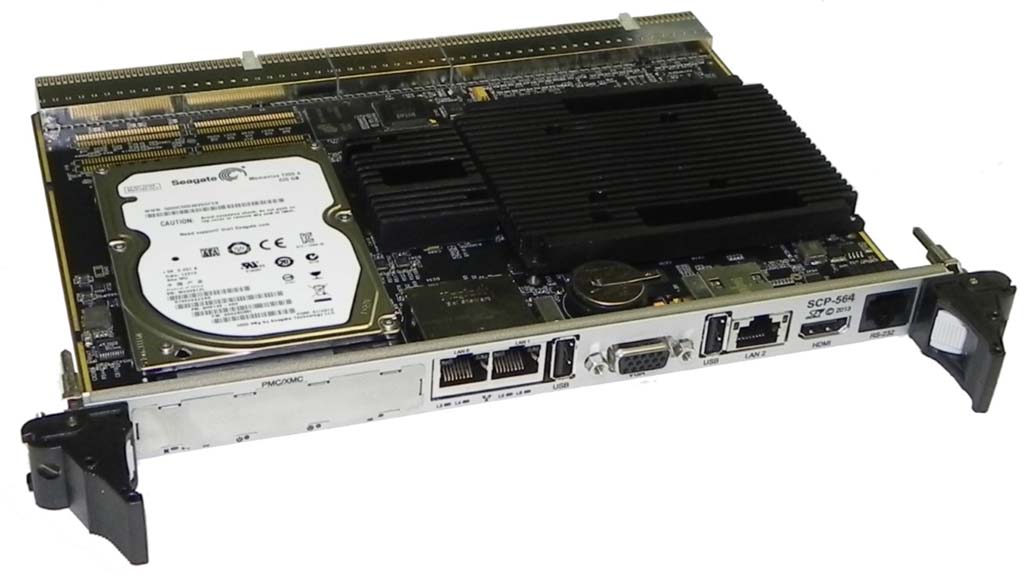

Модуль SCP-564

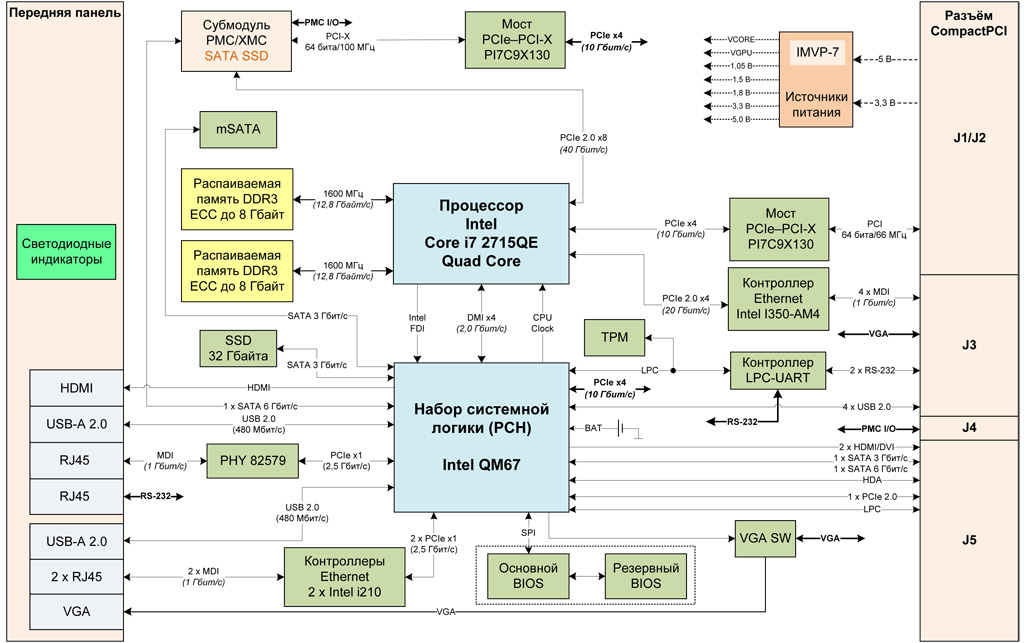

Технические характеристики

Процессор

  • Система на кристалле Intel Core i7 2715QE, архитектура Sandy Bridge, 32 нм:
    • тактовая частота: 1,5 ГГц;
    • количество ядер: 4;
    • кэш:
      • 32/32 кбайт (инструкции/данные), на каждое ядро;
      • 256 кбайт MLC на каждое ядро;
      • 1,5 Мбайт LLC на каждое ядро.
    • возможность обработки до 8 вычислительных потоков данных одновременно;
    • встроенный контроллер памяти DDR3;
    • встроенное графическое ядро Intel HD3000;
    • интерфейс Intel DMI 2.0 x4 для взаимодействия с PCH QM67;
    • контроллер шины PCIe 2.0;
    • поддержка технологий и наборов инструкций:
      • Intel SSE, SSE2, SSE3, SSE4.1, SSE4.2;
      • Intel HT;
      • Intel AVX;
      • Intel VT-d, VT-x;
      • Intel EM64T;
      • Intel XD-Bit.

Память

  • Распаиваемая память DDR3-1600 и поддержкой ECC общим объёмом до 16 Гбайт
  • Дополнительные HDD 2,5" SATA 6 Гбит/с (Данные для каждой поставки уточняются отдельно)
  • BIOS Flash: 2 × 8 Мбайт с функцией резервирования

Графика

  • Графическое ядро Intel HD3000:
    • базовая частота: 650 МГц;
    • 12 графических исполнительных блоков (EU);
    • поддержка DirectX 10.1, OpenGL 3.0;
    • поддержка стандарта HDMI 1.3a;
    • технология Intel QuickSync (аппаратное ускорение декодирования видео).

Набор системной логики

  • Intel Platform Controller Hub QM67
  • 1 × PCIe 2.0 x4, 3 × PCIe x1
  • 1 × SATA 6 Гбит/с
  • 5 × SATA 3 Гбит/с, поддержка RAID 0/1/5/10
  • 4 × USB 2.0
  • Преобразователи уровней графических интерфейсов HDMI, VGA

Разъёмы на передней панели

  • 1 × HDMI: графический интерфейс HDMI
  • 3 × RJ45: Gigabit Ethernet (MDI)
  • 2 × USB: USB 2.0
  • 1 × RJ45: RS-232
  • 1 × DB15F: графический интерфейс VGA

Интерфейсные контроллеры

  • Контроллер Ethernet Intel i350-AM4: 4 × Gigabit Ethernet (MDI) на разъём J3
  • Контроллер Ethernet Intel 82579:
    • 1 × MDI Gigabit Ethernet на передней панели.
  • Контроллер 2 × Ethernet Intel i210:
    • 2 × Gigabit Ethernet (MDI) на передней панели.
  • Контроллер LPC-UART:
    • 2 × RS-232 на разъём J3;
    • 1 × RS-232 на переднюю панель.
  • Мосты PCIe — PCI 2 × Pericom PL7C9X130:
    • преобразование PCIe 2.0 x4 PCI 64 бит/66 МГц к субмодулю PMC;
    • преобразование PCIe 2.0 x4 PCI 64 бит/66 МГц к CompactPCI (разъёмы J1 и J2).

Субмодули

  • Поддержка установки двух субмодулей PMC/XMC:
    • PMC: шина PCI-X 64 бит/100 МГц, сигналы I/O выведены на разъём J4;
    • XMC: шина PCIe 2.0 x8.

Соответствие стандартам

  • PICMG 2.0 Rev 3.0 CompactPCI Base Specification
  • ANSI/VITA 42.0-2008 (R2014) XMC

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Разъёмы CompactPCI

  • Разъёмы J1 и J2:
    • шина PCI 64-бит/66 МГц.
  • Разъём J3
    • 4 × Gigabit Ethernet (MDI);
    • 4 × USB 2.0;
    • 2 × RS-232;
    • 1 × VGA.
  • Разъём J4
    • сигналы I/O субмодуля (PMC I/O).
  • Разъём J5
    • 2 × HDMI/DVI;
    • 1 × SATA 3 Гбит/с;
    • 1 × SATA 6 Гбит/с;
    • 1 × PCIe 2.0 x1;
    • 1 × HD Audio;
    • LPC.

Энергопотребление

  • Потребляемая мощность процессорного модуля не более 50 Вт (без учета субмодулей PMC/XMC)
  • Распределение потребляемой мощности по линиям питания:
    • +5 В: до 6 A (30 Вт);
    • +3,3 В: до 6 A (20 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+70 °С)
  • Температура хранения: −45...+85 °С
  • Влажность: 10–95 % без конденсата

Размеры

  • Форм-фактор: CompactPCI 6U
  • Ширина: 4HP
  • Размеры: 233 × 160 × 20,5 мм
