Основные характеристики

• Два полнодуплексных канала Gigabit Ethernet
• Поддержка модулей SFP в стандартах: IEEE 802.3ab 1000BASE-T или IEEE 802.3z 1000BASE-SX
• Дальность связи по стандарту IEEE 802.3ab до 100 м (витая пара категории 5, 5e, 6, 7) или по IEEE 802.3z до 550 м (многомодовое оптоволокно)
• Двухканальный интерфейс SGMII 2 × 1,25 Гбит/с со стороны FMC
• Встроенные режимы диагностики с управлением по I²C
• Встроенная EEPROM хранения идентификационной информации IPMI
• Форм-фактор FMC одиночной ширины с воздушным или кондуктивным охлаждением (вторичный термоинтерфейс)

Описание

Особенности

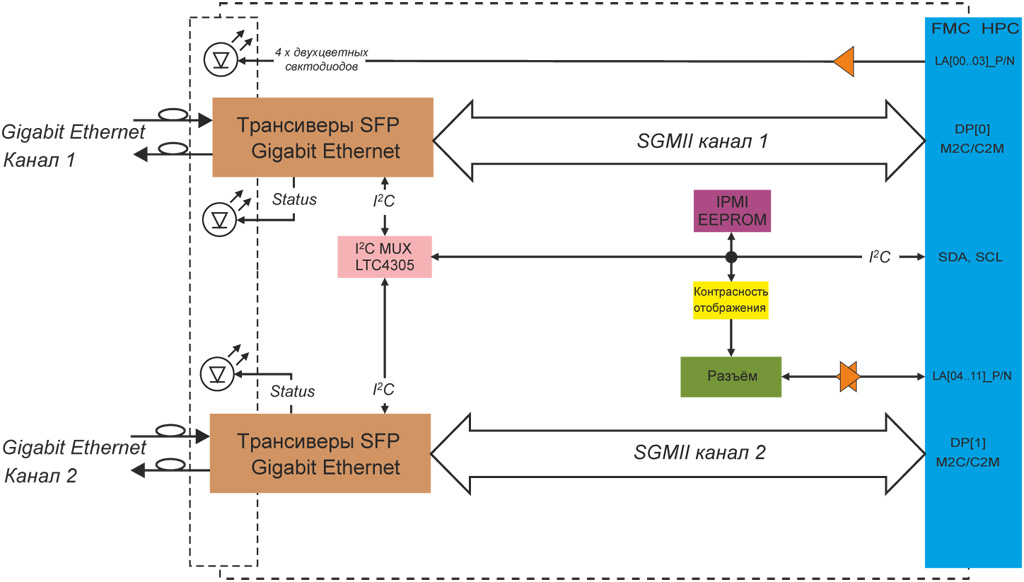

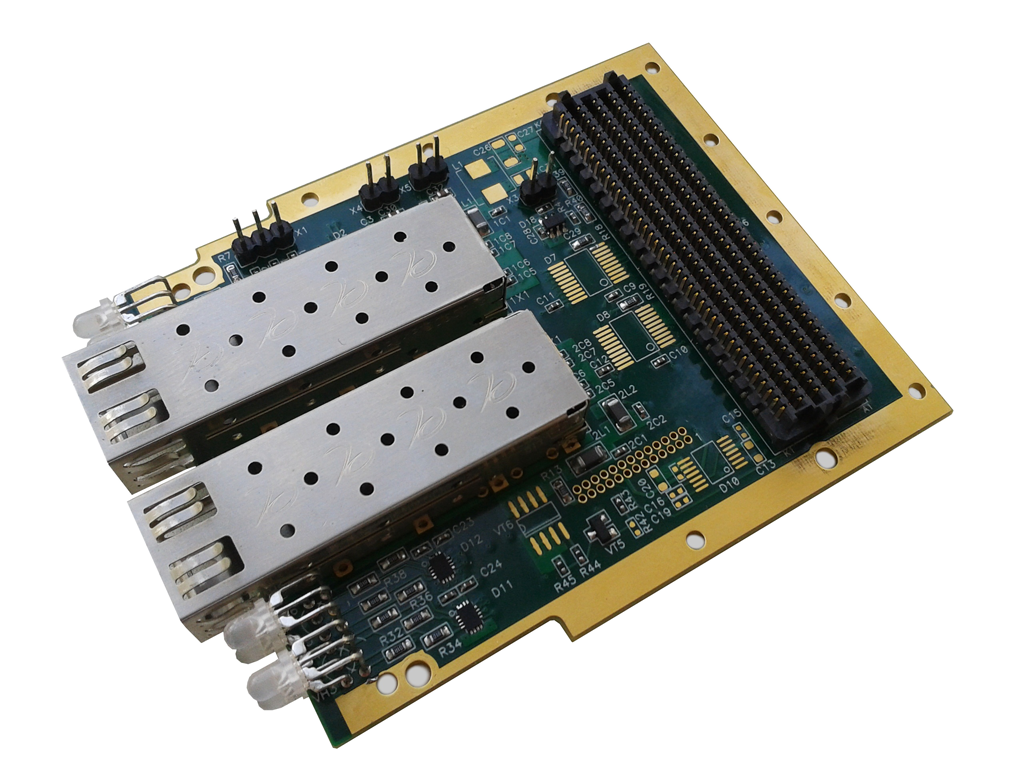

Субмодуль SFM-2F1G выполнен в соответствии со стандартом ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI для организации двухканального полнодуплексного интерфейса 1000BASE-T Ethernet.

На модуле предусмотрена установка узла поддержки внешнего жидкокристаллического индикатора LCD, поддерживается регулировка контрастности LCD. Схема регулировки контрастности реализована на микросхеме AD5280 Analog Devices (AD).

Линии управления модулями SFM и схемой регулировки контрастности доступны c несущего модуля посредством интерфейса I²C FMC.

Ряд статусных сигналов SFP модулей отражаются светодиодами на передней панели, также на ней расположены 8 пользовательских светодиодов.

Дальность связи до 100 м по витой паре следующих категорий: 5, 5e, 6 и 7 или до 550 м по многомодовому оптоволокну.

Высокая производительность

Интерфейс данных с несущим модулем: два канала SGMII (по две дуплексных пары 1,25 Гбит/с) обеспечивается применением SFP модулей FCLF-8521-3 производства компании Finisar (RJ45).

Области применения

Основное предназначение субмодуля: организация двухканального полнодуплексного интерфейса стандарта 1000 Base-T Ethernet, во вновь создаваемых и существующих системах для телекоммуникационных, промышленных и военных применений.
