Основные характеристики

• Высокопроизводительная FPGA Xilinx Virtex-6 семейства LXT или SXT из ряда XC6VLX130T/195T/240T/365T и XC6VSX315T
• Четыре независимых 16-битных банка памяти DDR3 общим объёмом до 2 Гбайт
• Модуль форм-фактора AMC Single Mid-Size/Full-Size, соответствующий стандартам PICMG: AMC.0 R2.0, AMC.1 R2.0, AMC.2 R1.0 и AMC.4 R1.0
• Разъём расширения FMC (HPC FMC) для мезонинных модулей FMC, скорость интерфейса приёма/передачи данных с FPGA до 75 Гбит/с
• Дополнительная FPGA Xilinx Virtex-6 конфигурирования основной FPGA через Gigabit Ethernet и из встроенной памяти NOR Flash 16 Мбайт
• Поддержка широкого спектра межмодульных интерфейсов: PCIe, SRIO, XAUI, Gigabit Ethernet, SATA, Xilinx Aurora

Описание

Особенности

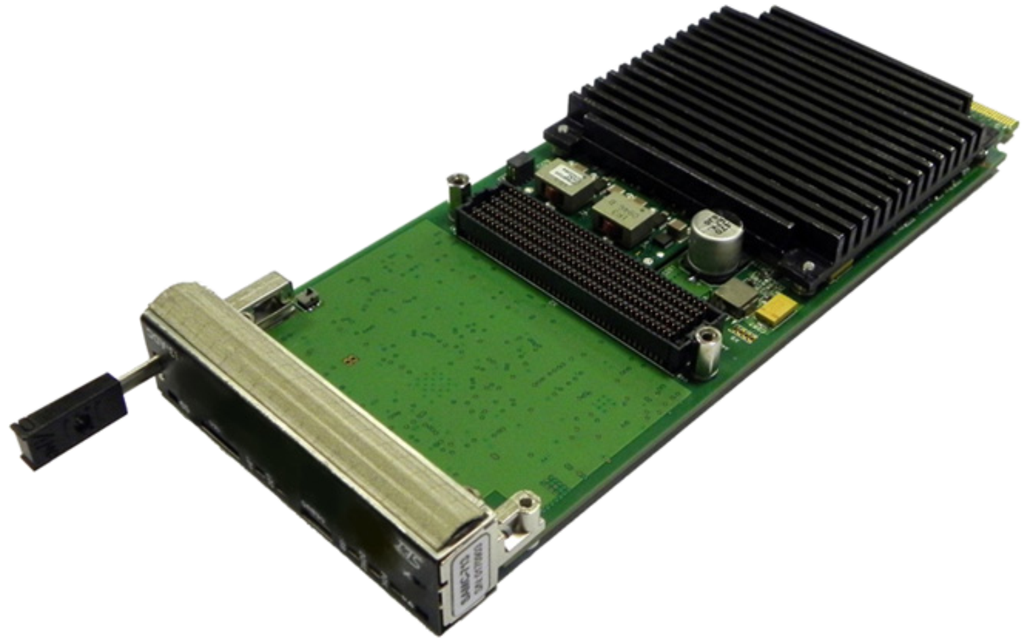

Модуль SAMC-717 форм-фактора Single Mid-Size/Full-Size AMC разработан на основе современной высокопроизводительной FPGA Xilinx Virtex-6 семейств LXT и SXT и сочетает в себе поддержку разнообразных последовательных высокоскоростных интерфейсов и большой объём динамической памяти.

Особенности

Установленный на модуле разъём расширения стандарта FMC (ANSI/VITA 57.1-2010 FPGA Mezzanine Card (FMC) Standard) с поддержкой набора линий интерфейса FMC HPC (за исключением мульти-гигабитных линий и старших пяти линий шины HB) позволяет использовать широкий спектр мезонинных модулей: АЦП/ЦАП, оптических приёмопередатчиков, последовательных коммуникационных интерфейсов RS-232/422/482 и многих других, как собственного производства ЗАО «Скан Инжиниринг Телеком», так и сторонних производителей.

Особенностью модуля является наличие дополнительной FPGA Xilinx Virtex-6 для конфигурирования основной FPGA с поддержкой режимов автономной загрузки из встроенной памяти модуля NOR Flash объёмом 16 Мбайт и через системный интерфейс Gigabit Ethernet. Этим обеспечивается гибкость решения конфигурирования модуля, что особенно удобно в многоплатных вычислительных комплексах на базе FPGA.

Области применения

Модуль SAMC-717 разработан для приложений, требующих предельную производительность обработки данных в совокупности с высокой скоростью передачи данных и низкой латентностью. Модуль использует максимум возможностей FPGA Xilinx Virtex-6, что определяет SAMC-717 как идеальный инструмент для значительного снижения затрат на разработку, создание и эксплуатацию систем для программно-управляемого радио (SDR), современных телекоммуникационных, промышленных и медицинских приложений, задач обработки данных.

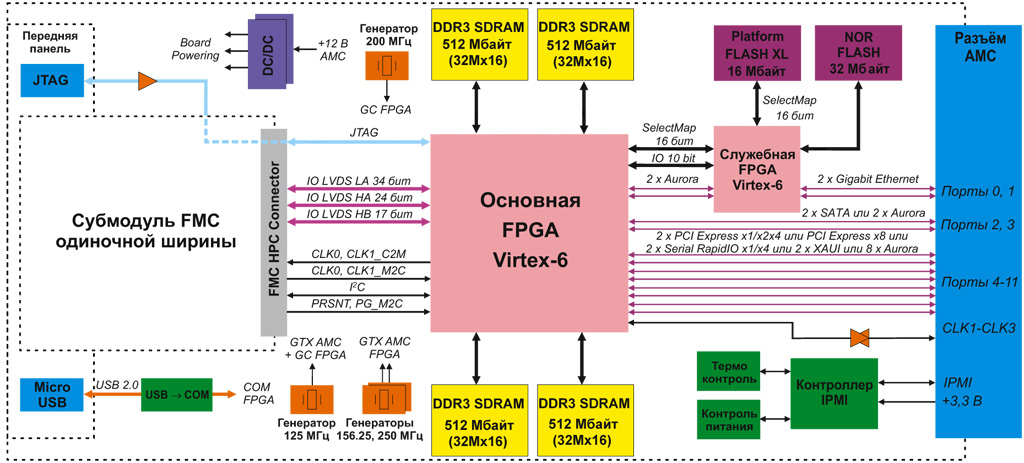

Сочетание высокопроизводительной FPGA Xilinx Virtex-6 семейств LXT (вплоть до VLX365T) и SXT (вплоть до VSX315T), четырех независимых 16-битных банков памяти DDR3 SDRAM объёмом 256 Мбайт каждый (общий объём памяти DDR3 2 Гбайт) и двенадцать высокоскоростных полнодуплексных последовательных приёмопередатчиков GTX, обеспечивающих поддержку PCIe, SRIO, XAUI, Gigabit Ethernet, SATA, Xilinx Aurora, что, совместно с поддержкой CLK1, CLK2 и CLK3 предоставляет производителям оборудования, использующим модуль SAMC-717, высокоэффективное решение для широкого диапазона приложений: ЦОС, телекоммуникационных, обработки данных, промышленных и медицинских.
