Основные характеристики

• Четыре канала АЦП: 14 бит 1000 МГц
• Широкополосный трасформаторный вход с полосой до 2000 МГц
• Интерфейс с несущим модулем JESD204B
• Поддержка встроенных в АЦП функций цифровой децимации и АРУ
• Высокостабильный опорный генератор, вход внешнего опорного тактирования
• Программное управление настройками АЦП и схемой тактирования
• Форм-фактор FMC одиночной ширины с воздушным или кондуктивным охлаждением

Описание

Особенности

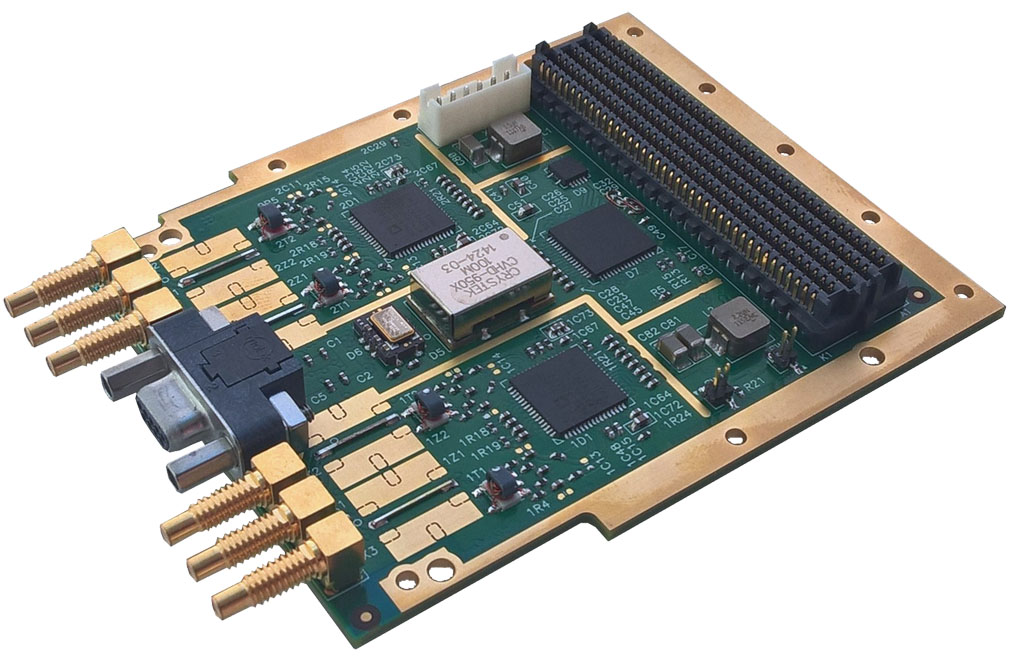

Субмодуль SFM-4A1000 выполнен в соответствии со стандартом ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI для оцифровки аналоговых радиосигналов с разрядностью 14 бит и частотой дискретизации до 1000 МГц на задачах многоканального цифрового радиоприёма, радиолокация, измерительной техники.

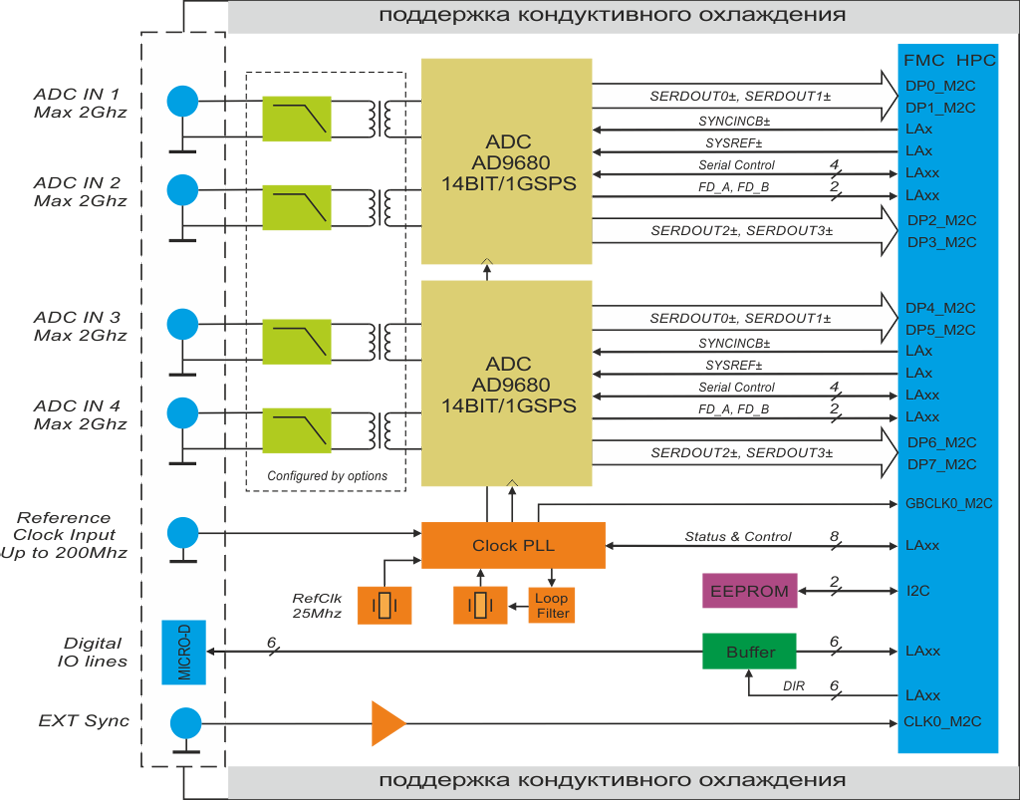

Применение сдвоенных микросхем высокопроизводительных АЦП AD9680 Analog Devices делает идеальным использование субмодуля для оцифровки квадратурных сигналов промежуточной частоты радиоприёмных трактов широкополосных систем связи (LTE, WCDMA, WiMAX), а заложенная возможность подстройки тактовых сигналов АЦП облегчает достижение синфазности тактирования каналов АЦП в системах радиолокации на основе ФАР.

На субмодуле реализован последовательный интерфейс данных микросхем АЦП в соответствии со стандартом JESD204B, предполагающий установку на несущем модуле FPGA с поддержкой гигабитных последовательных интерфейсов, что значительно упрощает организацию обмена АЦП и FPGA на высоких частотах оцифровки данных. Параметры интерфейса JESD204B АЦП, равно как и ряд других параметров АЦП, гибко настраиваются посредством интерфейсов SPI с несущим модулем.

Устанавливаемые на субмодули микросхемы АЦП предоставляют пользователю возможность первичной цифровой обработки данных АЦП непосредственно внутри микросхемы АЦП, для чего содержат по четыре децимирующих, гибко настраиваемых, цифровых фильтра комплексных сигналов в составе умножителя на 12-и разрядную комплексную экспоненту и четырехполуполосных КИХ-фильтров длиной 55, 19, 11, 11 отводов и общим коэффициентом децимации до 16-и.

Гибкая схема узла тактирования на базе ФАПЧ с малошумящим ГУН 1000 МГц, управляемая по последовательному интерфейсу SPI, позволяет работать как с источником внешнего тактирования частотой от 10 МГц до 200 МГц, так и от встроенного высокостабильного опорного генератора с номиналом частоты 25 МГц.

Области применения

Основное предназначение субмодуля: многоканальный цифровой радиоприём, радиолокация, измерительная техника.
