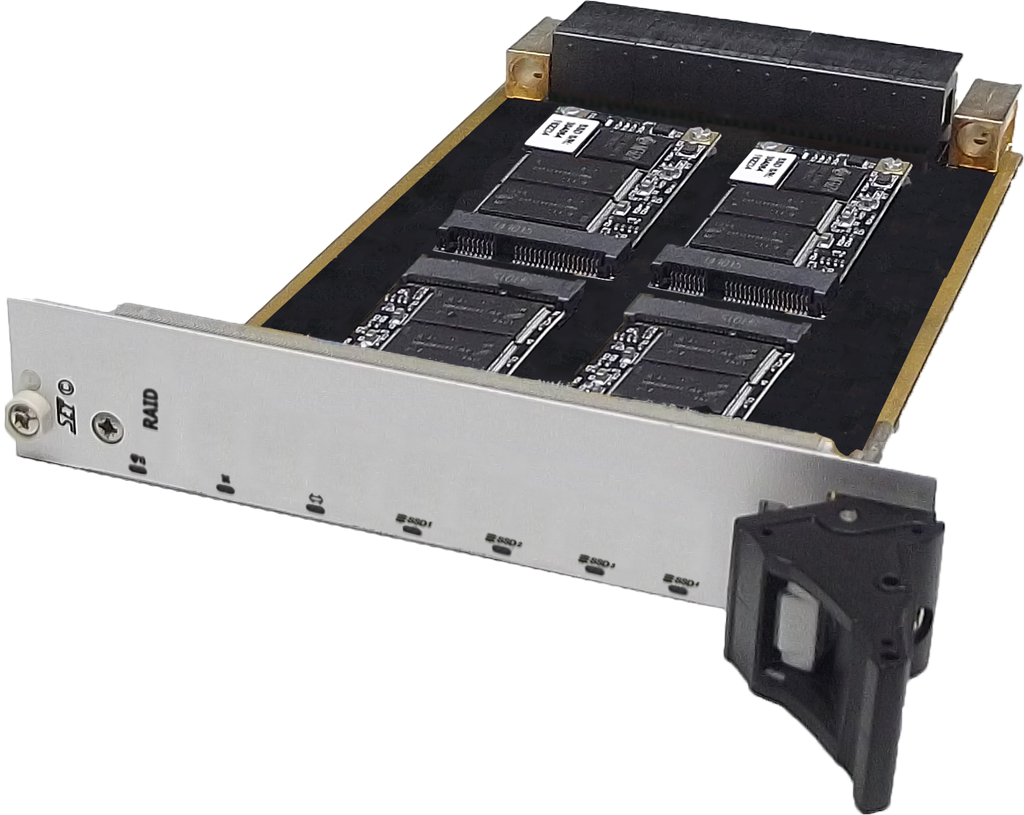

Модуль SVP-214

Новинка

Интерфейсы

Разъём VPX (P0):
  • IPMB-L
  • VPX Logic
  • REF_CLK
Разъём VPX (P1):
  • 2 × PCI Express 2.0 x4

Технические характеристики

RAID-контроллер

  • Встроенный процессор для обслуживания операций ввода/вывода RAID-массива
  • Интерфейс PCIe 2.0 x2 для подключения к хост-устройству
  • 4 канала SATA 6 Гбит/с для подключения накопителей
  • Поддержка уровней RAID-массивов: 0, 1 и 10
  • Программная поддержка: режимов AHCI и IDE, технологии NCQ, MSI прерываний
  • Низкое энергопотребление и тепловыделение

Запоминающие устройства

  • Четыре накопителя mSATA SSD, объемом до 1 Тбайта каждый, с интерфейсом SATA 6 Гбит/с

Разъёмы VPX

  • Разъём P0:
    • системные сигналы.
  • Разъём P1:
    • 2 × PCIe 2.0 x2 (порты DP01, DP02).

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • Профиль модуля: MOD3-PAY-2F-16.3.1-3
  • IPMI v1.5 с поддержкой служебных функций

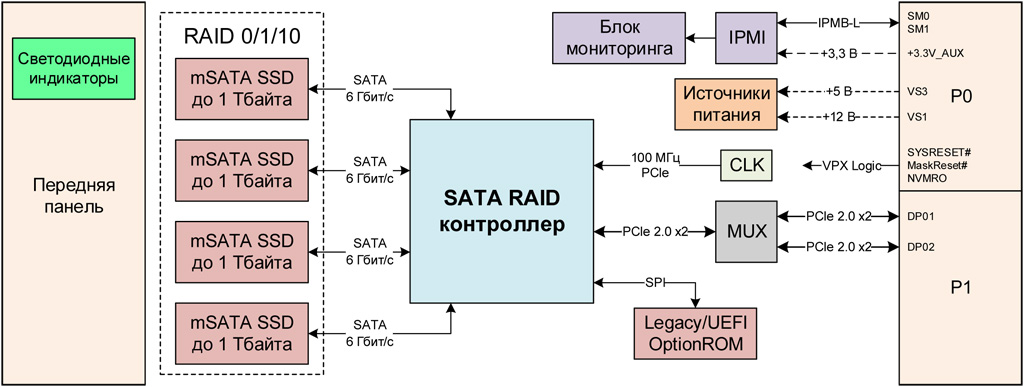

Интерфейсные контроллеры

  • RAID-контроллер: подключение до 4-х накопителей mSATA SSD по интерфейсу SATA 6 Гбит/с с возможностью объединения их в RAID-массив
  • Переключатель интерфейса PCIe обеспечивает коммутацию интерфейса PCIe 2.0 x2 RAID-контроллера между портами DP01 и DP02 разъёма VPX P1

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 4.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьезных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Ведение журнала учета отказов элементов модуля
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъёме VPX P0 для управления и мониторинга (SM[1:0])
  • Поддержка «горячей замены» (Hot Swap)

Энергопотребление

  • Потребляемая мощность модуля хранения данных: от 12 до 25 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1): до 2,1 A (25 Вт);
    • +5 В (VS3): до 5 A (25 Вт);
    • +3,3 В (3.3V_AUX): до 0,08 A (0,3 Вт).
  • Режим электропитания:
    • питание модуля осуществляется от линии +12 В или +5 В, по выбору пользователя.

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Ширина передней панели: 5HP
  • Размеры: 160 × 100 × 25,06 мм
