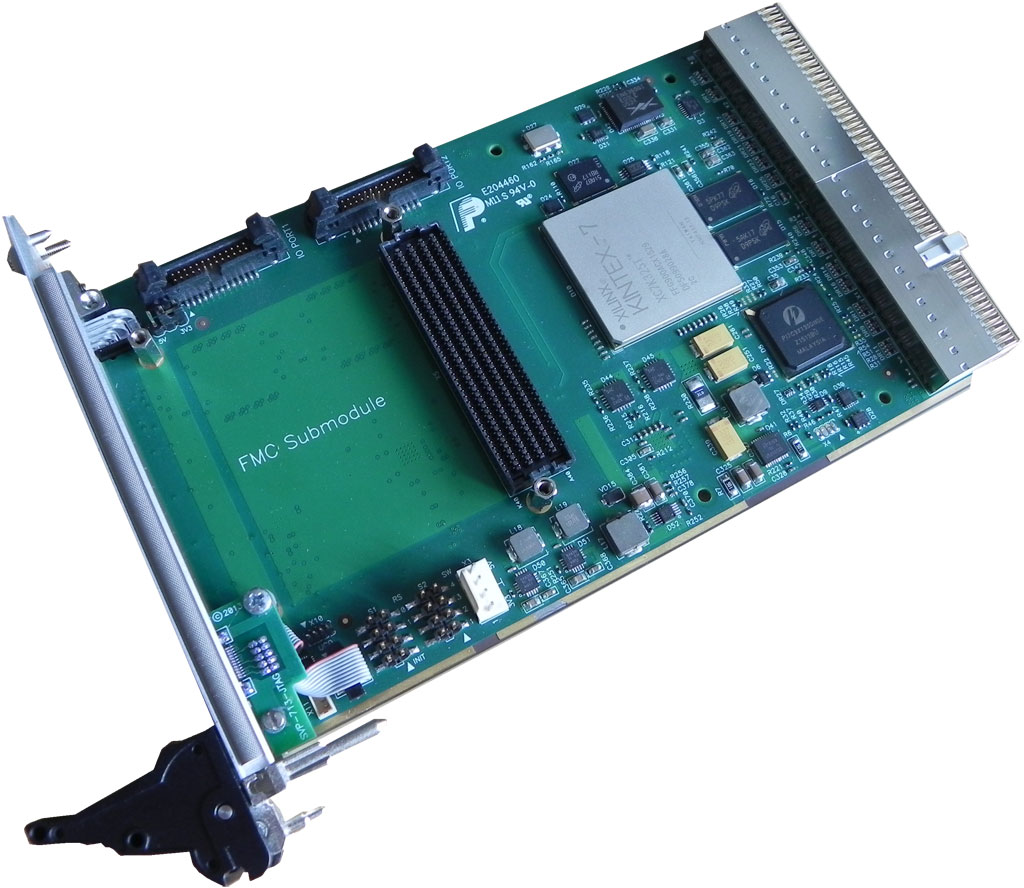

Модуль SCP-731

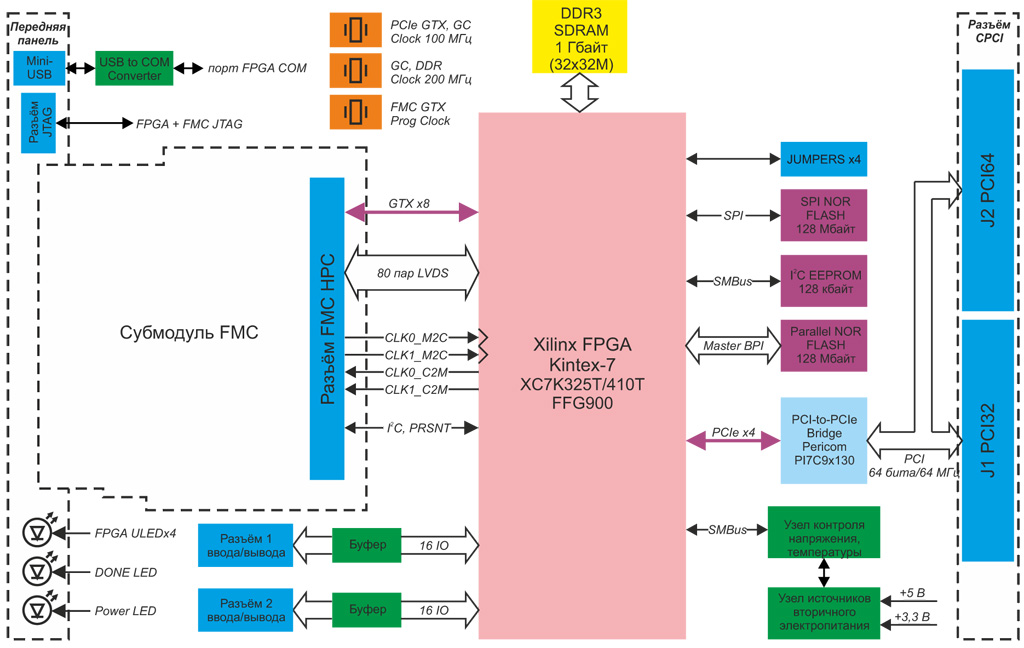

Технические характеристики

Программируемая логика

  • FPGA Xilinx Kintex-7:
    • XC7K325T;
    • XC7K410T.
  • Особенности FPGA:
    • до 63550 ячеек Kintex-7 Slice (XC7K410T);
    • до 1540 блоков Kintex-7 DSP48E1 (XC7K410T);
    • до 795 блоков RAM Xilinx BlockRAM по 36 Кбит;
    • до 10 блоков тактирования CMT Xilinx;
    • аппаратное ядро PCIe 1.0/2.0 x1/x4/x8.

Память

  • 32-х разрядный банк памяти DDR3 SDRAM объёмом до 1 Гбайта, быстродействие не хуже DDR-800
  • Память Parallel NOR Flash объёмом 128 Мбайт для хранения конфигурационных файлов FPGA
  • Память NOR Flash с интерфейсом SPI объёмом 16 Мбайт и частотой обмена до 108 МГц
  • Пользовательская I2C EEPROM объёмом 128 Кбайт

Тактирование

  • Опорный кварцевый генератор глобального тактирования FPGA и тактирования GTX PCIe с фиксированной частотой 100 МГц/50 ppm
  • Опорный кварцевый генератор глобального тактирования FPGA с фиксированной частотой 200 МГц/50 ppm
  • Опорный кварцевый генератор глобального тактирования GTX FMC, программируемый в диапазоне 10...800 МГц, шаг 0,1 Гц, 31 ppm

Внешние интерфейсы

  • Системный интерфейс PCI 64-бит/66 МГц (PCI 64-bits/66 MHz) с поддержкой режимов: PCI 32-бита/66 МГц (32-bits/33 MHz) и PCI 64-бита/33 МГц (64-bits/33 MHz), сигнальным окружением 3,3 В, совместимый с 5 В сигнальным окружением
  • Два цифровых 16-ти разрядных порта ввода/вывода с побайтным управлением и предустанавливаемым/переключаемым сигнальным окружением 3,3/5 В для каждого порта независимо. Опциональный вывод линий портов на 26-ти контактные разъёмы с винтовой фиксацией дополнительной планки крейта

Соответствие стандартам

  • PICMG 2.0 CompactPCI Base Specification
  • ANSI/VITA 57.1 FMC Standard

Субмодуль FMC

  • Поддержка установки мезонинного субмодуля FMC одиночной ширины (Single Width) в конструктиве: air cooled commercial
  • Стыковочная высота FMC: 10 мм
  • 80 пар LVDS, пропускная способность до 80 Гбит/с
  • Поддержка четырех линий глобального тактирования LVDS
  • 8 дуплексных мультигигабитных пар DP0-DP7 c двусторонней пропускной способностью до 64 Гбит/с и поддержкой Xilinx Aurora/SRIO/XAUI (Xilinx GTX)
  • Программируемый тактовый генератор для GTX FMC
  • Поддержка двух линий тактирования GTX FPGA с FMC
  • Поддержка JTAG 3,3 В с автоматической коммутацией канала
  • Поддержка сигналов I2C (IPMI FMC), PRSNT, PowerGood
  • Соответствие спецификации по требованиям к питающим напряжениям и токам нагрузки FMC
  • Уровень напряжения по линиям VADJ/VIO_B_M2C +2,5 В (возможна предустановка в диапазоне +1,2 В/+3,3 В)
  • Реализация подключения VREF_A/B_M2C к FPGA

Отладочные интерфейсы

  • Отладочный UART-порт FPGA, выведен на переднюю панель посредством интерфейса USB 2.0
  • Порт JTAG конфигурации FPGA/FMC на передней панели

Энергопотребление

  • Потребляемая мощность модуля цифровой обработки сигнала определяется определяется загрузкой FPGA: не более 65 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +5 В: до 8 A (40 Вт);
    • +3,3 В: до 7,6 A (25 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: от 0...+50°С до −40...+85°С
  • Температура хранения: −50...+85°С
  • Влажность:
    • до 85% без влагозащитного покрытия;
    • до 98% с опциональным влагозащитным покрытием.
  • Требуемая производительность воздушного потока принудительного охлаждения не менее 25 м3/час (в зависимости от загрузки FPGA)

Размеры

  • Форм-фактор: CompactPCI 3U
  • Размеры: 160 × 100 мм, одиночный слот

Конфигуратор

SCP731
–FM
?
–R
?
–FP
?
–B
?
–T
?
–CV
?
