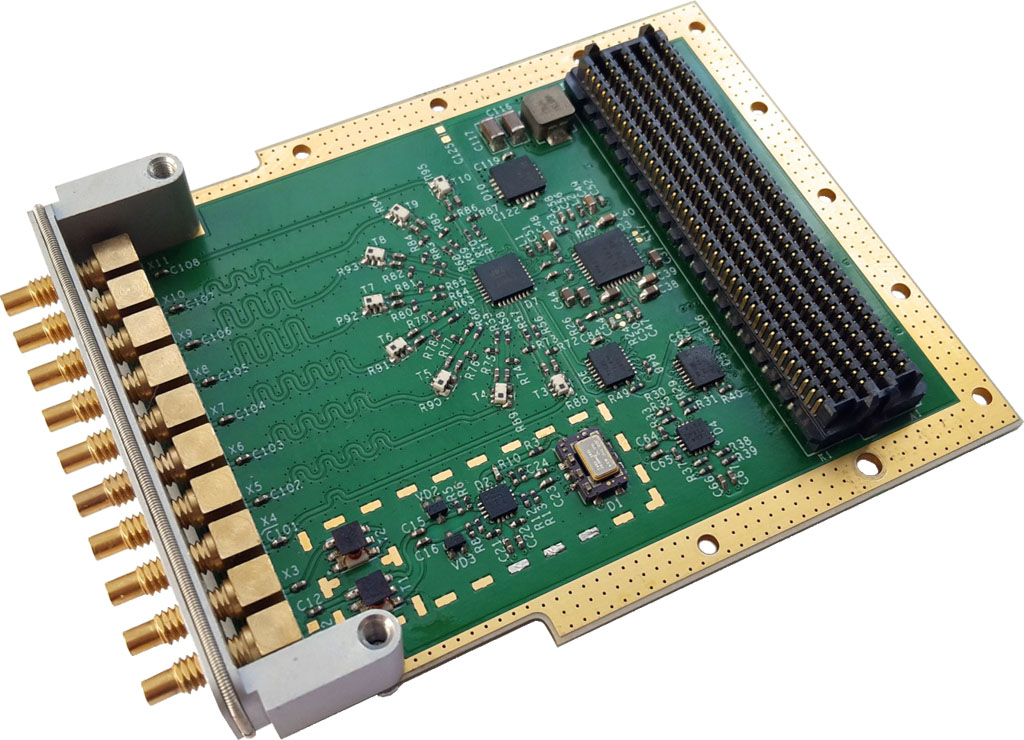

Модуль SFM-CLK

Технические характеристики

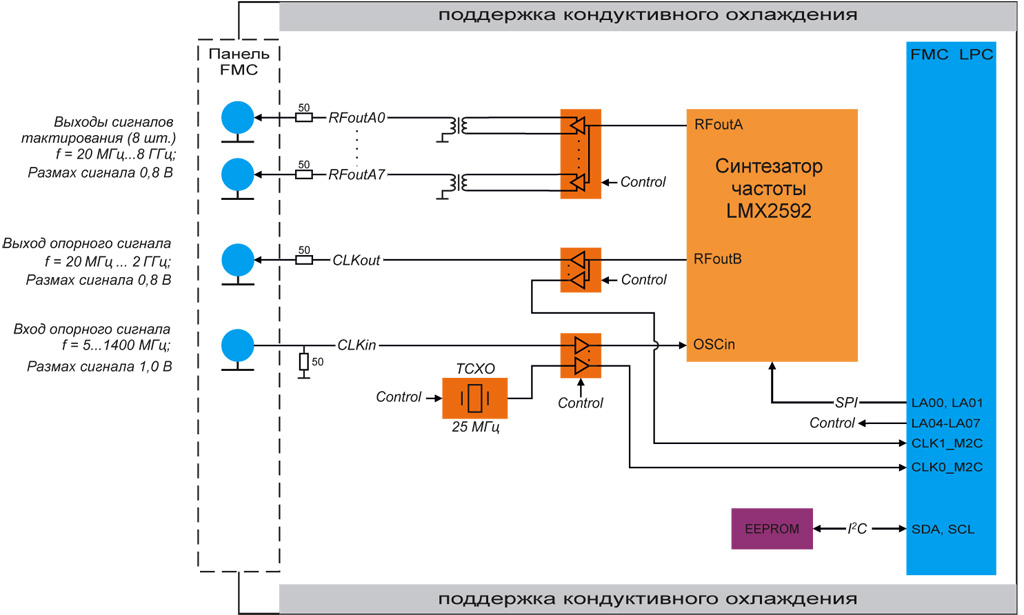

Тактирование

  • Синтезатор частоты LMX2592 фирмы TI:
    • диапазон выходных частот: от 20 до 8000 МГц;
    • частота фазового детектора: до 200 МГц;
    • типовой джиттер выходного сигнала: 50 фс;
    • время перестройки частоты до 1 мс (до 50 мкс в режиме ускоренной калибровки). Параметр (данные) уточняется
  • Разветвитель HMC987LP5E фирмы AD:
    • подключение к выходу RFoutА синтезатора;
    • восемь синфазных каналов;
    • индивидуальное разрешение выходов;
    • диапазон выходных частот от 20 до 8000 МГц;
    • межканальный разброс не более 5 пс;
    • выходы согласованы на 50 Ом;
    • размах выходных сигналов 0,8 В; Параметр (данные) уточняется
    • разъемы передней панели — штекеры SSMC.
  • Дополнительный выход тактирования:
    • подключение к выходу RFoutB синтезатора;
    • диапазон выходных частот от 20 до 2000 МГц; Параметр (данные) уточняется
    • согласование на 50 Ом;
    • размах выходного сигнала 0,8 В; Параметр (данные) уточняется
    • разъем передней панели — штекер SSMC.
  • Опорный кварцевый генератор TCXO Connor-Winfield:
    • номинальная частота 25 МГц;
    • первоначальная стабильность частоты не хуже 2 ppm;
    • уход частоты в год не более 1 ppm.
  • Внешнее опорное тактирование синтезатора частоты:
    • диапазон входных частот от 5 до 1400 МГц;
    • номинальный размах сигнала 1 В на нагрузке 50 Ом;
    • разъём передней панели — штекер SSMC.

Сервисные функции

  • Интерфейс SPI до 50 МГц управления синтезатором частоты
  • Интерфейс SPI до 50 МГц управления разветвителем
  • Управление включением опорного генератора
  • Вывод сигнала Lock Detect синтезатора на внутренний светодиод
  • I2C EEPROM идентификации субмодуля IPMI, линии A0, A1 соответствуют GA0, GA1

Соответствие стандартам

  • ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard

Интерфейс FMC

  • Предустановка разъёма FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты: 10 мм
  • Использование 14-ти линий шины LA стандарта КМОП 1,8/2,5/3,3 В для сигналов управления
  • Использование пары CLK0_M2C для вывода сигнала опорного тактирования стандарта LVDS
  • Использование пары CLK1_M2C для вывода сигнала синтезатора по выходу RFoutB в стандарте LVDS
  • Поддержка сигналов присутствия и географической адресации
  • Поддержка шины I2C для EEPROM идентификации IPMI
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Поддержка напряжения по линии VADJ +1,8/+2,5В/+3,3В
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность субмодуля АЦП: не более 2 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,17 А (2 Вт);
    • +3,3 В (3P3V_AUX FMC): до 0,003 А (0,01 Вт);
    • +1,8/2,5/3,3 В (VADJ +1,8/2,5/3,3V): до 0,056 А (0,1 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+70 °С)
  • Температура хранения: −50...+85 °С
  • Влажность: 10–85 % без конденсата или до 98 % в исполнении с влагозащитным покрытием

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–2
  • Межмодульная высота: 10 мм
  • Размеры печатной платы: 84 × 69 мм
  • Поддержка кондуктивного охлаждения через область вторичного термо-интерфейса

Конфигуратор

SFMCLK
?
–T
?
–FP
?
–CV
?
–CL
?
