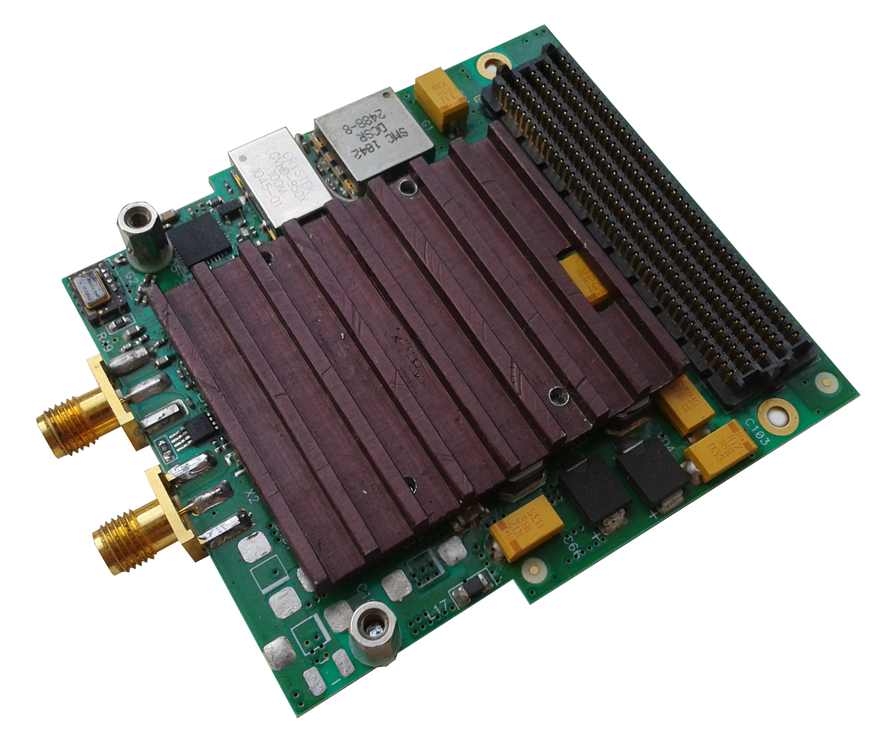

Модуль SFM-1A2500

Технические характеристики

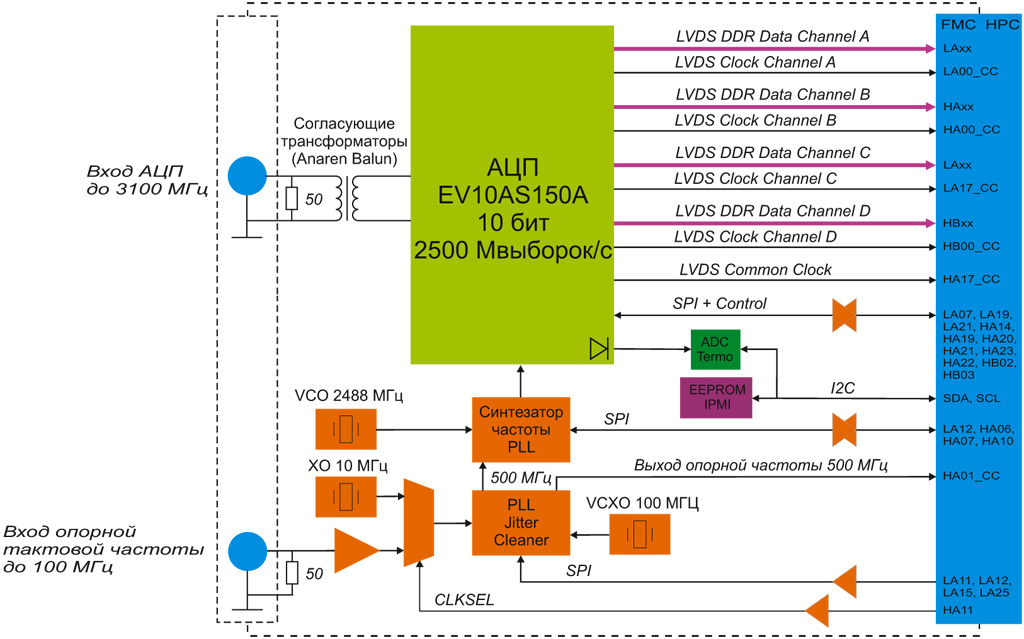

Аналого-цифровое преобразование

  • АЦП на базе EV10AS150A фирмы e2v:
    • количество каналов: 1;
    • разрядность: 10 бит;
    • частота дискретизации: 2488 ± 6 МГц;
    • аналоговая полоса тракта (по −3 дБ): 1250...2250 МГц;
    • амплитудная неравномерность в полосе: ±1,5 дБ;
    • размах входного сигнала 0,5 В (50 Ом), разъём SMA;
    • динамический диапазон (несущая 1245 МГц): 56 дБ; (Согласовывается при заказе)
    • отношение сигнал/шум (несущая 1245 МГц): 48 дБ; (Согласовывается при заказе)
    • программируемый в пределах ±0,5 дБ коэффициент передачи АЦП, разрешение 8 бит;
    • программируемое в пределах ±20 мВ смещение нуля АЦП, разрешение 8 бит;
    • выход данных: параллельный, 4 × (10+1) бит, LVDS;
    • формат выходных данных: двоичный дополнительный код, либо код Грея (программируется через SPI);
    • поддержка настройки регистров АЦП через SPIFMC.

Тактирование и синхронизация

  • Опорный кварцевый генератор 10 МГц 0,3 ppm
  • Малошумящий ГУН ФАПЧ 100 МГц
  • Малошумящий ГУН синтезатора частоты 2488 МГц
  • ФАПЧ очистки опорного тактового сигнала с управлением через SPI на базе LMK04031 National Semiconductor
  • Синтезатор частоты LMX2541 National Semiconductor с управлением через SPI
  • Поддержка внешнего тактирования в диапазоне частот 10...100 МГц, разъём SMA, размах 2 В на нагрузке 50 Ом

Системные интерфейсы

  • Последовательные интерфейсы программирования АЦП, предварительной ФАПЧ и синтезатора частоты
  • I2C АЦП мониторинга температуры кристалла АЦП с точностью ±5 °С и разрешением ±0,685 °С
  • I2C EEPROM идентификации субмодуля IPMI объёмом 256 кбит, линии A0, A1 соответствуют GA0, GA1
  • Супервизоры контроля нижнего порога вторичных напряжений питания

Соответствие стандартам

  • ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты: 10 мм (8,5 мм по заказу)
  • Вывод данных/тактирования АЦП в стандарте LVDS через шины LA, HA и HB FMC с разбиением на группы с сопровождающими сигналами тактирования xx_CC
  • Вывод тактового сигнала предварительной ФАПЧ частотой 500 МГц в стандарте LVDS
  • Ввод/вывод сигналов SPI, статического управления АЦП и SPI схемы тактирования в стандарте КМОП 2,5 В
  • Поддержка шины I2C 3,3 В для EEPROM IPMI
  • Поддержка сигналов присутствия и географической адресации
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Уровень напряжения по линиям VADJ/VIO_B_M2C должен быть +2,5 В
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 14 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,79 А (9,5 Вт);
    • +3,3 В (3P3V FMC): до 0,61 А (2 Вт);
    • +3,3 В (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
    • +2,5 В (VADJ 2,5V): до 0,68 А (1,7 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−10...+50 °С)
  • Температура хранения: −20...+65 °С
  • Влажность: 10–85 % без конденсата
  • Производительность внешнего обдува 0,5 м3/мин (20 CFM)

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1 и 2
  • Межмодульная высота: 10 или 8,5 мм
  • Размеры печатной платы: 76,5 × 69 мм
