Основные характеристики

• АЦП e2v 10 бит с переключаемой частотой дискретизации: 5000 МГц на 1 канал, либо 2500 МГц на 2 канала, либо 1250 МГц на 4 канала
• Аналоговая полоса тракта: 3000 МГц
• Встроенные высокостабильный опорный генератор 100 МГц и ГУН 2500 МГц
• Входы SSMC внешнего опорного тактирования и синхронизации
• Программное управление настройками АЦП и схемой тактирования
• Встроенный мониторинг температуры кристалла АЦП и питающих напряжений
• Форм-фактор FMC одиночной ширины с воздушным, либо кондуктивным охлаждением, поддержка HPC с межплатным расстоянием 10 мм

Описание

Особенности

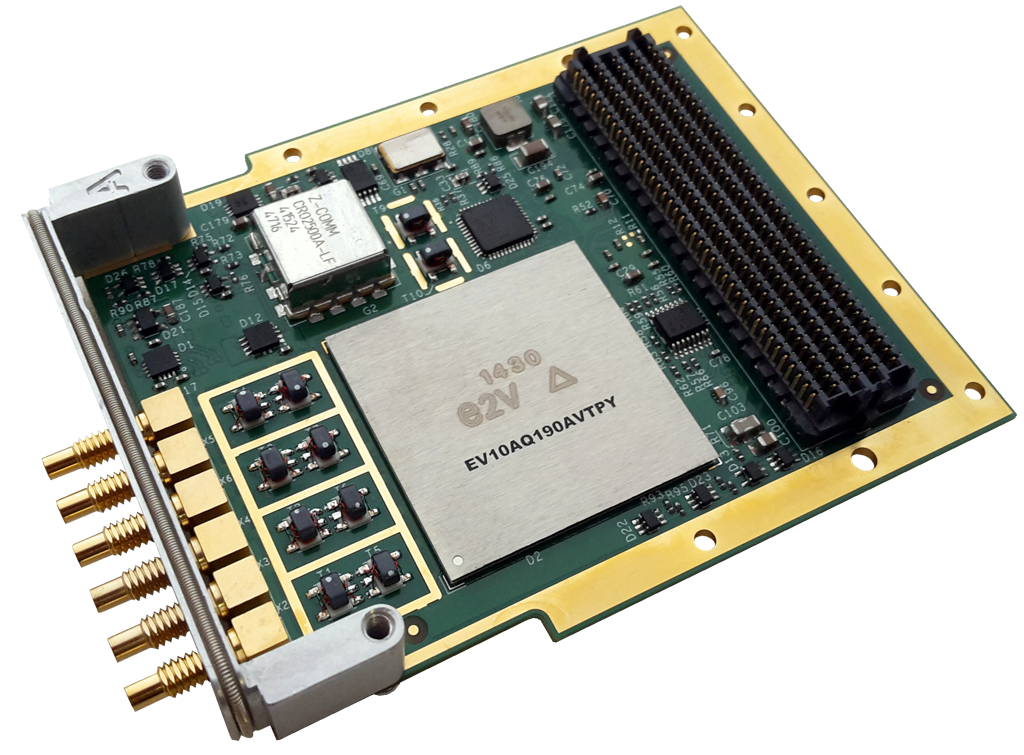

Субмодуль SFM-1A5000 выполнен в соответствии со стандартом ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard и предназначен для использования в составе несущих модулей следующих стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI для 10-ти разрядной оцифровки аналоговых сигналов — до 4-х каналов с частотой 1250 МГц, либо 2-х каналов с частотой 2500 МГц, либо одноканальной оцифровки с частотой до 5000 МГц. В качестве АЦП использована микросхема EV10AQ190 производства компании e2v.

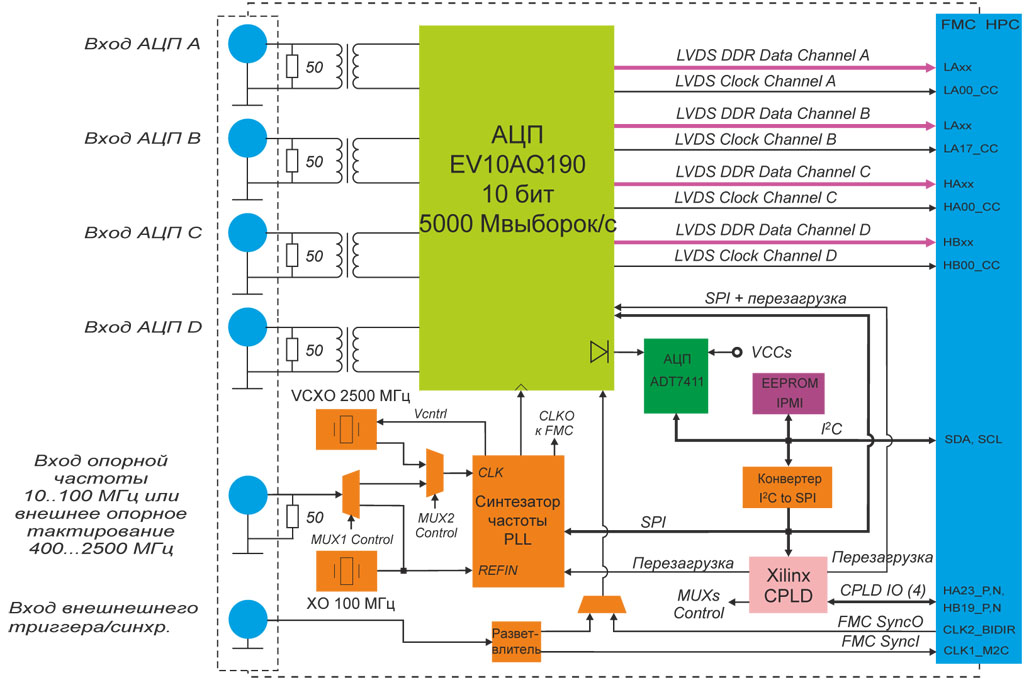

Гибкая схема узла тактирования на базе синтезатора частоты AD9517 от Analog Devices с малошумящим ГУН на 2500 МГц управляется по последовательному интерфейсу SPI и позволяет работать как с источником внешнего тактирования частотой от 10 МГц до 100 МГц, так и от встроенного высокостабильного опорного генератора с номиналом частоты 100 МГц.

На субмодуле реализована система мониторинга на базе микросхемы ADT7411 Analog Devices, при этом поддерживается как мониторинг температуры кристалла АЦП с погрешностью ±3 °С с задействованием встроенного в АЦП температурного диода, так и мониторинг основных питающих напряжений модуля.

Высокая производительность

Широкополосные симметрирующие трансформаторы реализуют согласованную передачу входных сигналов в полосе частот до 3200 МГц (по −3 дБ), что определяет основное применение модуля для оцифровки радиосигналов L-диапазона СВЧ.

Интерфейс передачи данных АЦП через разъём FMC реализован в виде четырех 10-ти разрядных каналов LVDS (плюс OVR) с сопровождающими сигналами тактирования, данные передаются в режиме DDR с частотой до 1250 МГц. Последовательный интерфейс доступа к внутренним регистрам АЦП позволяет гибко настраивать широкий ряд параметров АЦП, включая значение апертурной задержки, смещение нуля, точное значение коэффициента передачи, параметры интерфейса данных.

Области применения

Основное предназначение субмодуля: цифровой радиоприём сигналов СВЧ, широкополосные системы связи, радиолокация, радиоизмерения СВЧ.
